Paso 4: Conexiones y enfriamiento

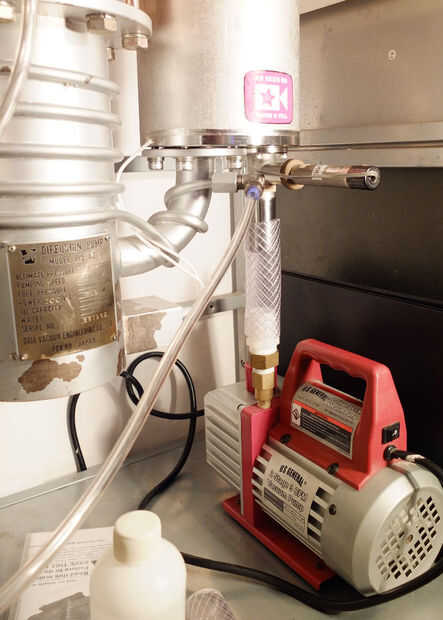

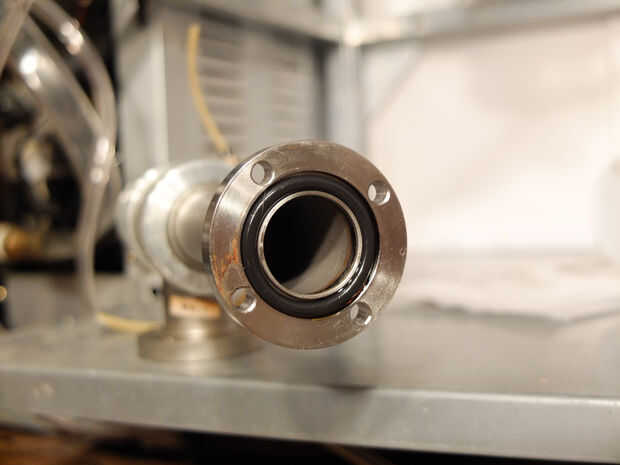

Entonces necesita el sistema después de ser adaptado ser acoplado, cabezal de la bomba tiene una ranura de junta tórica para sellado contra la parte inferior de la placa y la placa tiene un surco trabajado a máquina para sellar contra el fondo de la cámara de vacío. Grasa para alto vacío se utiliza para sellar correctamente las juntas tóricas contra las superficies de contacto. La bomba de difusión tuvo su tubo de salida para conectar a la bomba de desbaste.

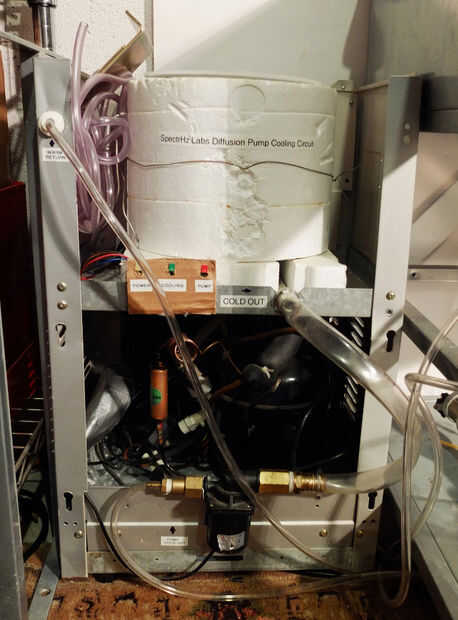

Esta bomba de difusión es grande, y posteriormente enfriado por líquido, por lo que debe utilizarse un sistema de enfriamiento de agua. Hice un enfriamiento bucle modificando y reutilización de un viejo refrigerador de agua de oficina y agregar una bomba y líneas para conectar con la bomba de difusión de la refrigeración por agua. Este enfriador de agua tiene un cubo de acero inoxidable que contiene el líquido, en este caso metanol, con las bobinas refrigerantes cobre envuelto alrededor de él y una cerámica bombas de la bomba el líquido refrescado alrededor de camisa de agua de la bomba de difusión y vuelve al cubo a refrigerar nuevamente.
El refrigerador se descolgó de su camino a la descarga y se modificó de la siguiente manera, la nevera entera fue acortada a la mitad de su altura doblando sobre las bobinas en la parte posterior de la unidad, y todo el sistema se redujo a la mitad, retirar la unidad de filtro de agua. Una bomba de agua pequeña de eBay fue instalada y conectada en el sistema. El sistema eléctrico se modifica para alimentar la bomba cuando el sistema de refrigeración, y el termostato hacia abajo para evitar el sobreenfriamiento.
