Proyecto fácil - Control de un LED con Python usando una frambuesa Pi (2 / 4 paso)

Paso 2: Configuración de Hardware

Asegúrese de que el Raspberry Pi está desconectado!

Explicación rápida del protoboard - breadboards son herramientas bastante simples. Simplemente permiten conectar cables juntos sin tener que soldar nada. En un protoboard hay vertical y horizontales relés de 5 ranuras relés de 25 ranuras. Cada fila de 5 y 25 está conectado juntos pero no a cada uno otro. El cuadro a la derecha da una visual sobre cómo las cosas están conectadas eléctricamente.

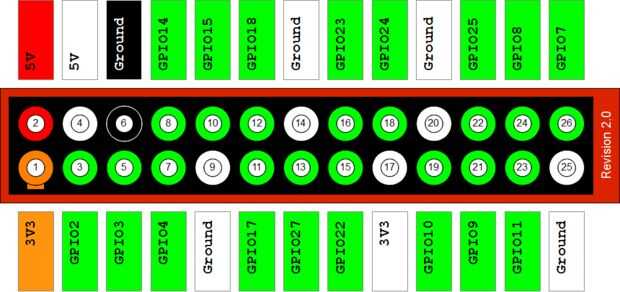

Los cables de puente - lleve hembra dos cables puente masculino (sugiero usar rojo y negro Si los tiene de positivo y negativo) y conecte el rojo uno al pin GPIO 7 y el negro a GPIO pin 6 (ver el diagrama de arriba para una visual sobre cómo se numeran los pines). Después de esto Conecte el cable rojo a una sección de transmisión horizontal en el protoboard. En este ejemplo se conectará a j9 de la ranura en la placa. Conecte el cable negro a cualquiera de los canales vertical negativo relé (azul).

Luz del LED - escoger cualquier color que te gusta. Usted notará que el LED tiene una conexión que es más larga que el otro. El más largo es el positivo y el extremo más corto es el negativo. Conecte el extremo positivo (más) en el mismo canal en el protoboard como el cable positivo (rojo). En este ejemplo utilizaremos f9 de ranura. Conecte el negativo (más corto) en cualquier canal horizontal que no está en la misma que la conexión positiva. En este ejemplo usaremos f7.

Resistencia - uso entre 220 ohmios y un 270 ohmios para esto. Si compraste el kit de resistencia por encima de todo será marcado. Si no utilizas esta Calculadora online. Enchufe un extremo de la resistencia en el mismo canal horizontal que está enchufado el extremo negativo del LED. En este ejemplo estamos utilizando ranura g7. Conecte el otro extremo en el canal de transmisión vertical negativo (azul) por lo que está conectado con el cable de puente (negro) negativo.

Configuración final del Hardware - cuando todo es dicho y hecho la placa debería verse algo como la imagen de arriba. Sé que es difícil de ver.
