Paso 5: montaje:

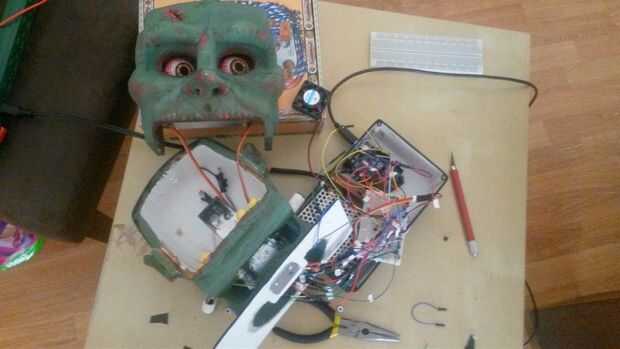

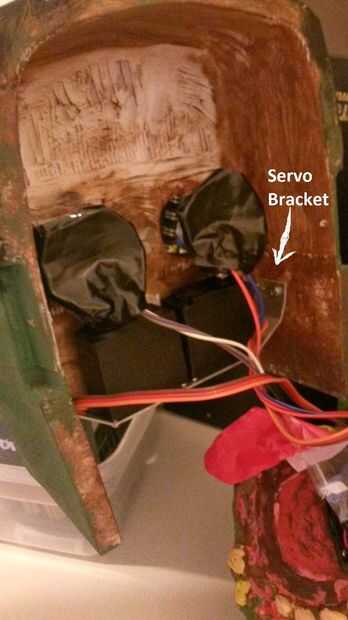

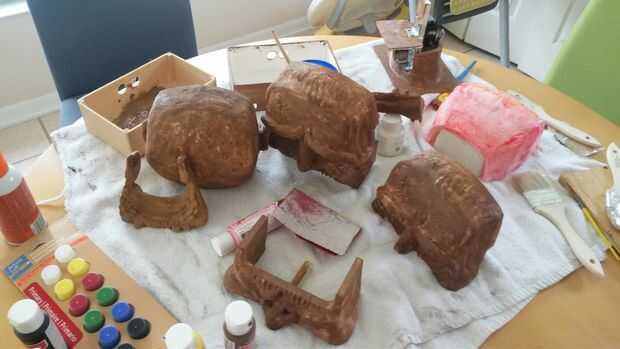

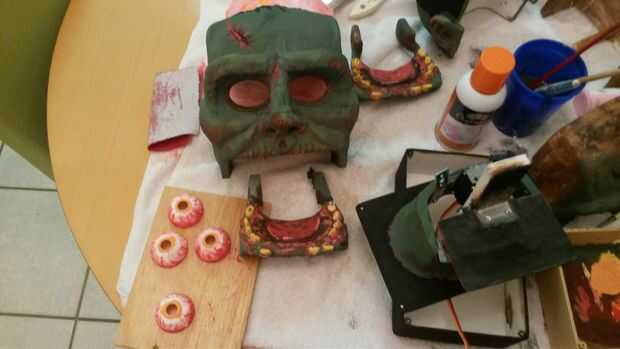

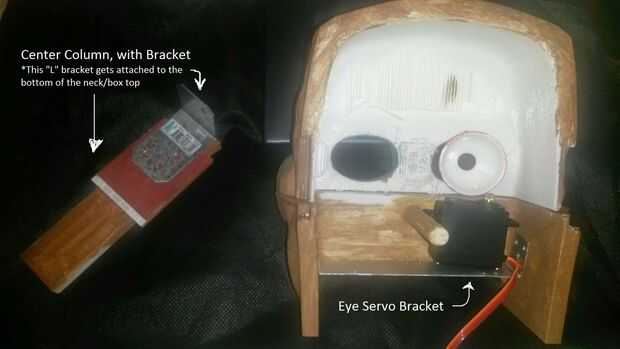

Después de que las piezas fueron impresas comencé a acabado el modelo primer lijado, pintura y finalmente construcción de soportes y colocar los componentes. Usé una poco de lija para suavizar las partes. El detalle de la pintura y el color fue hecho utilizando pintura acrílica y colores sharpies. Utilicé tiras delgadas de aluminio que eran fáciles de doblar como soportes y atornillan los servos luego en el interior de la cara para los ojos y la parte posterior de la columna central de la mandíbula. La plataforma original de la columna del centro (véase archivo de modelo 3d columna) fue quitada debido a la separación y problemas de peso de servo. También se eliminaron las clavijas en la parte posterior de la parte delantera de la cara de la impresión 3d final. La parte posterior de la cabeza se monta en el cuello y la parte superior de la caja con un soporte de aluminio. Los oídos entonces se atornillan a la parte posterior de la cabeza. Una vez que la parte posterior de la cabeza está en posición de que la parte delantera de la cara debe ajustar a la parte posterior de la cabeza por las orejas derecha e izquierdas. La mandíbula se monta al servo en la columna del centro. Un tornillo adicional fue utilizado para sostener y colocar el lado opuesto de la mandíbula. * Por favor vea las imágenes de arriba.
CONCLUSIÓN:
En general, creo que el proyecto fue un éxito impresionante. Por supuesto volviendo cambiaría algunas partes, como la columna de la geometría y el centro de la mandíbula y sería experimentar con diferentes fuentes de energía. Todo el proceso: diseño, modelado, codificación, montaje y acabado fue desafiante y divertido!
Recursos
Aquí hay un enlace para más información sobre la función de tono y reproducción de música:
Modo de empleo: Tono función - Arduino tocar el tema de James Bond
Makecouse:
