Paso 2: Bajo nivel proyecto
Después de definir y recoger todas las piezas de hardware, llegó el momento de ponerlo todo junto.
Como se realiza este proyecto en mi tiempo disponible, me llevó a montar todo dentro de la caja un par de meses, porque la mayoría del trabajo se realizó durante los fines de semana y fines de la tarde... pero vale la pena...
en primer lugar y en base a Plan de alto nivel, yo he definido la parte del selector de entrada, sólo para la comprensión de cómo conectar el selector de 3P4T. He atado con alambre derecho y canal izquierdo y el 12VDC. Para los primeros 2 mismo terreno fue compartido y para 12VDC la referencia también fue compartida.
El esquema de color del selector de 3P4T es lo mismo que los cables utilizados.

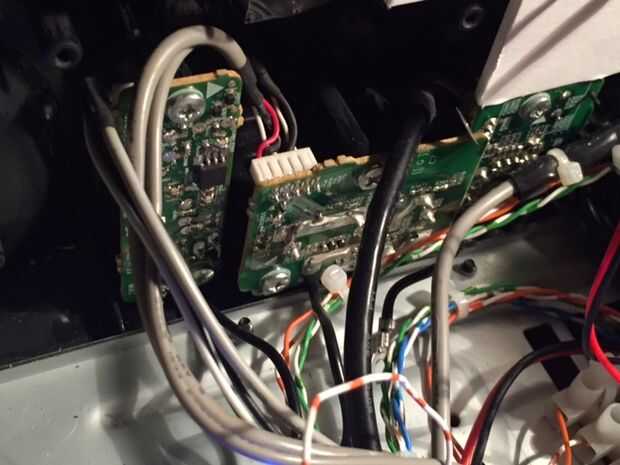

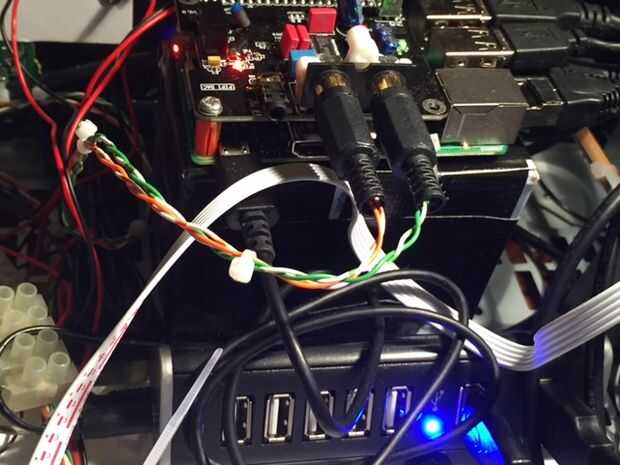

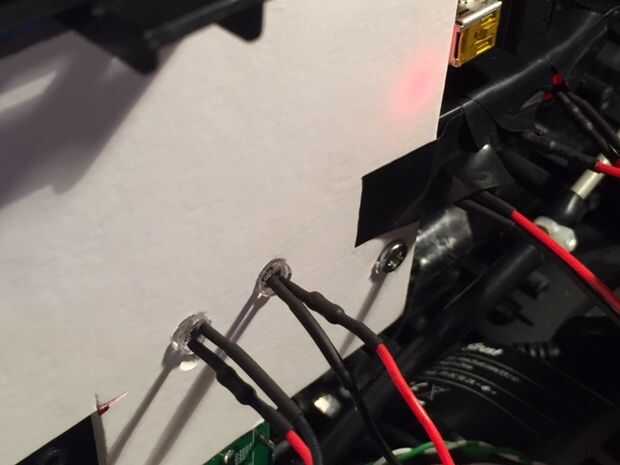

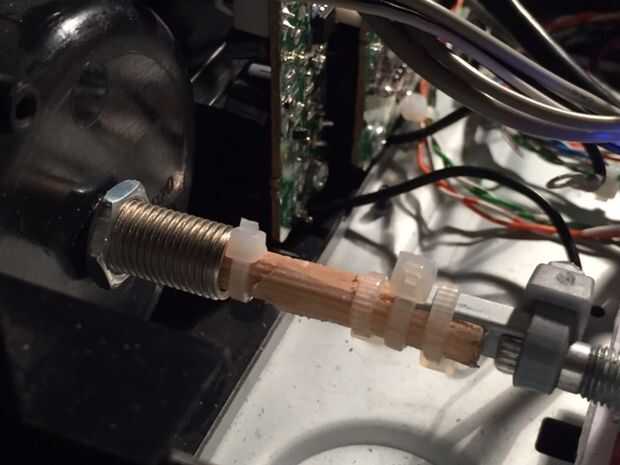

Después de eso ha dibujar el esquema general y construir el sistema basado en... Algunas fotos de relieve algunas de las adaptaciones que realiza...
Construir, es como todo. Solo haz tu mejor esfuerzo... con lo que tienes
