Ah y mientras estaba aquí... Yo no soy inglés. Pero no soy estúpido. Sólo tengo la horrible ortografía. Si algo es tan malo, no sabes lo que es, dice, por favor pregunte! De lo contrario, yo sé. Voy a comprarme un diccionario. También, sé que el formato es... OFF... este es mi primer instructivo, y yo todavía estoy jugando con este sistema, tan desnudo conmigo!
El conjunto de habilidades básicas necesario para este proyecto incluyen (pero no se limitan a)
-Soldadura
-Leer y comprender los esquemas de cableado
-Comprensión de disapation de calor
-Comprensión electiricty del asimiento de casa
Algunos de los elementos necesitados son:
-A NES:, solo necesitas el tablero: no hay caso, no hay mod de RF. Se necesitan enchufes controler, botones power y reset recomendado
-Tostadora
Junta Directiva - Perf
-Cable: calibre 22 funcionará bien
-Tubería del encogimiento u otra envoltura aislante de calor
-Botones (si no salvadas de la NES)
-LED y resistencias para ellos: opcional para un resplandor cuando el sistema está en
-Reostat: opcional para el sistema LED, que también es opcional
Ladrillo -DC: 12v hacia fuera funciona y es el límite. No baja y 6v. Esto es opcional, pero esto es como yo y vomitsaw el sistema
-2 K 10 ohms ajuste pot: opcional para el stereo mod (no en esto todavía, pero será en una fecha posterior)
-Tres condensadores de 1uf: también se necesita para el estéreo mod.
Cables - IDE: opcional. Usted puede utilizar el cable, o decidió saltarse esto todos juntos
Ranura de cartucho - NES: puede salvar de un gamegenie. Una vez más, no un elemento necesario.
Puerto - RCA
-resistencia de ohm 33
-resistencia 220 ohm
-Transistor 2N4401
-Pegamento: pegamento caliente y algunos epoxy-
-Plexiglás: cantidad variará desde una tostadora a la tostadora
Herramientas necesarias:
-Alguna forma de una herramienta giratoria para perforar los agujeros
-Soldador (a menos que tenga visión de calor)
-Multímetro
-Salto conduce
-Herramientas para desoldar: se puede llegar con una bomba y la mecha de soldadura
-Tercer brazo: no realmente necesario, pero muy útil que
-Correa de muñeca antiestática: otra vez, no es necesario, pero muy recomendable para tener en
-Tiempo. Y es mucha.
-Conjunto de taladro
-Strippers de tenazas
-Conjunto de tornillo
-Repuesto cable (destripado de otro aparato, o comprado como repuesto de algún lugar)
Ahora que ya tenemos lo necesario, nosotros podemos derribar. Pero... antes de que hacer, tengo algunas sugerencias para este proyecto:
-NO esperes que sea fácil. Es, pero hay una parte que realmente puede llegar a usted * tos * RFmod * coughcough *
-Prueba de todo. Cualquier parte de USA, compruebalo si puedes. Esta manera, puede asegurarse de que la Junta de trabajo antes de ponerlo en la tostadora.
-Tenga cuidado al enchufar cualquier cosa en la energía del hogar. No sólo puede se daño, que puede matar si no respetado. El amor la toma de corriente. Respetar la toma de corriente. Pero no lamen la salida.
== RASGAR ABAJO ==
Para obtener la placa NES fuera del sistema, tendrá que quitar algunos tornillos de la parte inferior del sistema. Seis, para ser exactos. Puede guardar el tornillo si quieres, o si va a utilizar el caso para otra cosa.
Una vez que el caso está abierto, siga adelante y mirando en el interior y encontrar a los otros nueve tornillos que sujetan el tablero y RF shield y modulador de RF en lugar. Una vez que salen los tornillos 9, levante la primera parte de la pantalla de RF y llegar al loader del cartucho, donde se espera otro tornillo 6. Qué divertido!
Quite los seis tornillos, y usted será libre para quitar el cargador de cartucho. Para ello, deberá eliminar primero el bastidor de la cargadora. Suave vibración excesiva el fram cargador hacia adelante y hacia atrás mientras se tira suavemente hacia adelante. Una vez que el cargador está hacia fuera, hacer lo mismo con el conector de 72 pines.
Una vez todo el blindaje y cargador piezas o fuera del camino, tendrás el cable y la placa izquierda. Adelante y levante suavemente la placa hacia fuera y desenchufe el calbe tres vas a. Ninguno de ellos tiene lengüetas de broche de presión, por lo que sólo puede tirar de ellos hacia fuera. Poner la Junta a un lado por ahora, como tenemos que salvar algunas partes todavía.
Los puertos de controllor deben ser hacia adelante quitar: todo lo que necesitas hacer es diapositiva de un poco de plástico de la carcasa y fuera a salir. Pegue estas apagado al lado con la placa por ahora. El botón de reset y power PCB es easyier, que sólo necesitan un poco meneo motivar a venir gratis.
Ahora, puede eliminar algunas piezas del tablero PCB a utilizar más adelante. Personalmente, diría menos desoldar el pulsador y guardar. Quitar estos botones un poco más complicados. Verás una pieza de metal, en que los botones reposo, y esto tendrá dos lengüetas por botón ontp doblado en los botones. doblarlos recto otra vez, desoldar y levante hacia arriba. El botón de encendido es también una buena a salavge. Una vez el botón de encendido está apagado, pueden aparecer la broca realmente gris de plástico que dice poder apagado, que puede ser mejor. Colocar los botones al lado para uso posterior.
== LISTO EL TABLERO ==
Esta es la parte que aspira: preparando la placa. Esto requerirá una gran cantidad de desoldering, así que espero que su multa con eso.

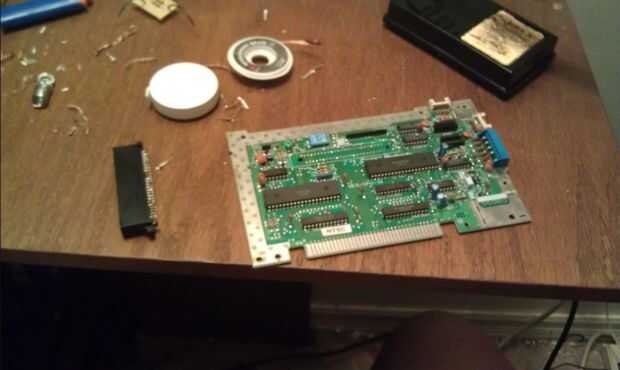

Las dos partes que salir va a ser la mod de RF y el puerto de expansión. Ambos llevan tiempo, como el puerto de expansión cuenta con hasta 70 puntos impares para desoldar, y el mod de RF es justo... revestida en soldadura...
Permite iniciar fácil y con el puerto de expansión. Picturs con este proyecto se señalan lo que cada parte es, como una cabeza. Una vez que localice el puerto de expansión, encontrar las clavijas en la parte superior del tablero para eliminarlas. Se puede utilizar un desoldador, o usar una plancha de sodlering y bomba de desoldar junto con alguna mecha. Si usted está teniendo problemas con esto, ir a buscar en algunos videos de desoldadura. Eso es lo que aprendí! Una vez libre, su ahora chatarra. No dude en guardarla para otra cosa, o solo tirarla.

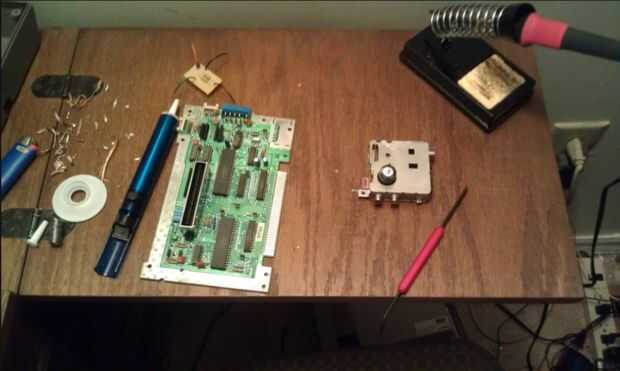

Y ahora el mod de RF. Hay un regulador de voltaje 7805 y disipador de calor en el mod de RF que necesita guardar. Todo lo que necesitas es desoldar tres pernos y quitar un tornillo. Guardar el regulador, el disipador térmico y el tornillo. Ahora que se guardan esos bits, en la diversión parte. Como usted sin duda sabe por ahora, hay es una cantidad heafty de soldadura aquí. Desoldar todo sostiene el mod de RF a la Junta hasta lechón viene perder. puede que necesite algo de cuña entre el tablero y el mod para bajar ese mod todo el camino, como un heads up.
una vez que han pasado algún tiempo y dijo unas palabras traviesas, puede tirar eso. Honestamente, es mejor guardarla para piezas en otros proyectos... pero personalmente, creo que enterrarlo es una causa justa.
Uno finalmente lo, puesto que eran, es desactivar el pin de bloqueo. Para ello, primero localizarlo en la parte inferior izquierda (suponiendo que el punto mod RF también está en la esquina inferior izquierda). Este IC será más cercana a la esquina del punto RF mod. Este Ic tendrá "Nintendo", junto con 18 pines. Usted necesitará el cuarto en la izquierda, en la parte del boton (lado más cercano al punto RF mod). Para ser claro, que usted tendrá tres pernos sin cortar de derecha a izquierda, una corte pin, luego de cuatro pins más sin cortar.
Ahora que la Junta se lee, usted necesita hacer algunas partes!
== CIRCUITOS NECESARIOS ==
Sin el mod RF, ahora pierdes tu salida de audio, salida de video y fuente de alimentación. Para compensar eso, tenemos que hacer un circuito de alimentación y un amplificador video cirucit. Comenzar bien fácil y con el video amplificador.

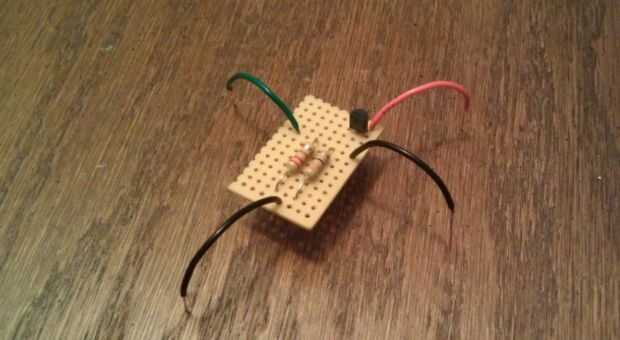

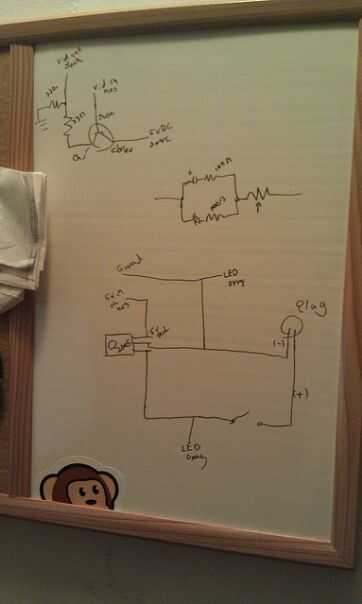

El video amplificador consistirá el 2N4401 transistor y las resistencias de 33 y 220 ohmios. Vea las imágenes del proyecto de este esquema de cableado. Sí, va cargar una imagen mejor de todos los circuitos en un más adelante (pero pronto!) fecha. También tengo una foto de mi amplificador de video, para los que cuida a ver.
Una vez que tengas el video amplificador de hecho, puede centrarse en la cuestión del powersource. Como se indica en la lista de materiales, puede hacer una de dos cosas aquí: usted puede elegir para mantener el sistema de enchufe de ladrillo, o usted puede construir la fuente de alimentación en la tostadora. Ya que mucho espacio tendrás dentro de la tostadora, esta es la mejor. Una los bloques de chupar. Si usted quiere mantener el bloque, sin embargo, usted puede hacerlo. Usted necesitará conseguir un enchufe para el cable de alimentación está utilizando y alambre para arriba en lugar de "enchufe" en mi circuito.
Puede utilizar algunas cosas para la alimentación. Personalmente, sólo iría a una tienda de robo y comprar una a partir de ahí y lo de la tripa. Es un poco más grande que el NES utiliza entonces los hoy en día y puede ser un dolor para abrir. Una vez más, desea que la tensión de salida en el rango de 6-12.
Una vez eviscerados, alambre de la alimentación hasta el sistema. Desnudo la polaridad en la mente!!!! En este punto, tienes un eviscerado fuente de alimentación con sin plomo (a menos que salta adelante y la tostadora de la tripa). Si usted necesita un cable para probar cosas con, siempre puede enganchar un cable de recambio de herramienta de Wal-Mart. Sin embargo: Ten en cuenta que hacer un simulacro conjunto de la junta puede ser dangerious. Hacer que las cosas no se toquen que no y respetar esa salida!!!! Otra cosa a destacar es que el interruptor que utiliza el botón de encendido del salavaged de antes. Esto puede o puede no funcionar para usted, como su tostadora puede ser diferente y necesita un sistema de botón diferente.
El tercer circuito es opcional: el arrary de LED. Esto no es necesario, y la tostadora a trabajar con ellos o sin ellos. Personal utilizado y terminó con cuatro de ellos. Los rojos, cada 100 ohmios que necesitan para ellos. Sé que hay mejores maneras para hacer gota de resistencia para el LED, pero prefiero este método ya que fue el en que fue impartido. Como se puede ver en la imagen del circuito, tengo sólo dos LED configurar: utilicé cuatro en parrarell, y resulta el mismo stats necesarios. LED varía y también la resistencia necesitada. Si usted necesita ayuda en esto, aquí es un buen lugar para ir.
Como se puede ver, también coloqué una olla en el circuito. Esto se utilizará como un atenuador de la tostadora y pedirá la esfera de la oscuridad de la casa de la tostadora.
Ahora que se hace el circuito, puede empezar a enganchar cosas hasta la Junta!
== ENGANCHA PARA ARRIBA CON EL TABLERO ==
Ahora... el tablero tiene algunas cosas que necesita tener en cuenta, y aquí están
-Las porciones de plata cerca de los bordes son de tierra. Puede tierra a éstos.
-Hay cinco agujeros en la esquina del mod de RF. Si pone la Junta, por lo que es el lugar de mod RF en la parte inferior izquierda esquina de la mano, esos agujeros se leerán así de izquierda a derecha: salida de vídeo, Audio, poder, reset, reset. Nota: los dos orificios de reset actuará como un descanso si corta. También puede referirse al azul por encima de los agujeros para un reset.
-Reproductor Puerto uno es el puerto de controlador en el más largo de los dos bordes.
-La chupa de 72 pin conector. A ver por eso más adelante.
-Hay dos maneras de restablecer estableciendo una normal apagado momentáneo (que esperemos que salavaged antes!) a uno de dos puntos: usted puede alambre hasta los agujeros modernas RF mencionados, o conectando los botones al pin 2 y tres en ese puerto azul que power/reset botón PCB fue en. Los pines número refieren desde la parte superior siendo uno, assumeing el mod RF punto todavía está en la esquina inferior izquierda.
-Cuando realice el cableado lo a él, ten en cuenta cuánto le cable necesario para la tostadora! Tengo este paso primero ya que es más fácil solucionar la Junta fuera el verus de sistema dentro de la tostadora cuando todo pegado para arriba
Para empezar esta parte, nosotros debemos rápidamente de alambre el circuito dos juntos. Tienes un 5vDV plomo en el video amplificador que va a los 5v en de la fuente de alimentación. En esa Unión, palillo un tercer cable, que irá directamente al tercer agujero en la placa. Usted puede también atar con alambre que el suelo conduce a la Junta. Si opta por añadir el arrary de LED, ahora es el mejor momento para colocarlo en.
Una vez que los tenga, siga adelante y conectar el puerto RCA. Para aquellos de ustedes que no saben, la parte externa del puerto RCA es tierra. Cable hasta la parte baja del puerto RCA a la franja de tierra en el tablero de la NES. Entonces, respectivamente de alambre hasta el video (esto vendrá desde el circuito de amplificador de video) y audio (directamente de la Junta) a los puertos RCA. Otra vez, usted puede atar con alambre encima de un mod de stero si quieres. Y ya que tienes todo el equipo necesario hacia fuera, lo haría. Aquí es el mod que va a utilizar. Esto tendrá dos 10 k ohmios trimer ollas y tres condensadores de 1uf.
Si vas a tener un botón de Reset, cable hasta ahora así. Otra vez, hay dos maneras para restablecer mediante el establecimiento de una normal apagado momentáneo (que esperemos que salavaged antes!) a uno de dos puntos: usted puede alambre hasta los agujeros modernas RF mencionados, o conectando los botones al pin 2 y tres en ese puerto azul ese botón de power/reset PCB fue en. Los pines número refieren desde la parte superior siendo uno, assumeing el mod RF punto todavía está en la esquina inferior izquierda.

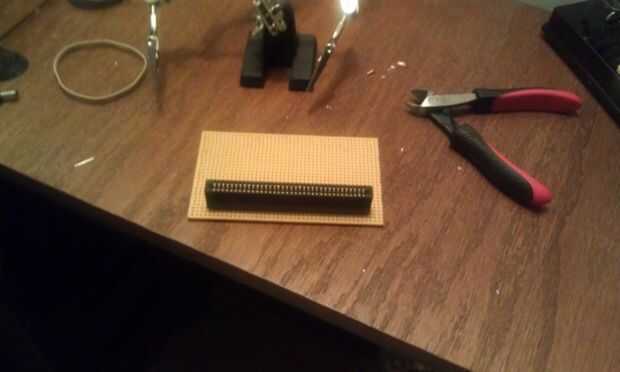

Y por último, tendrá que volver a colocar el adaptador de 72 pines. Esto es para ayudar a más adelante, determinando qué alfileres ir a lo que. Aunque, ahora, más para probar.
Para aquellos de ustedes que quieren pasar la prueba, la parte superior (que lo será todos los puntos de soldadura) del cartucho de la ranura en el tablero llevará a los pernos traseros sobre el juego.

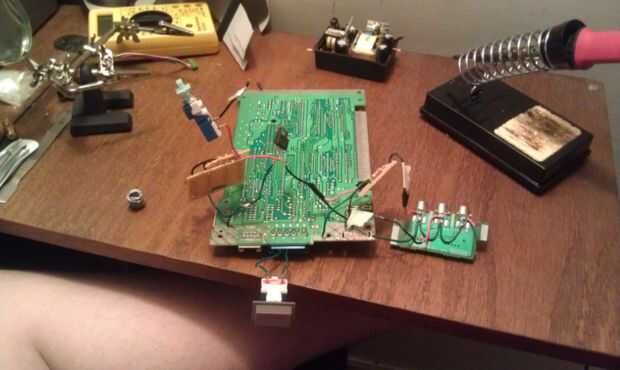

Una vez que tienes todo esto por cable, vaya una cabeza y hacer una mofa para arriba de la Junta, para hacer cosas que son en orden de trabajo. Haceros con un juego, el controlador y el puerto de mando y conectarlo todo. Puede utilizar los cables de puente en necesidad de puntos, pero otra vez: Asegúrese de que nada pantalones cortos. Comprobar la polaridad antes de enchufar en la pared y siempre estar preparados para lo peor. Leerse al enchufe de la ONU rápidamente si es necesario.
Si el juego funciona, y funciona todo, huzzah! Ahora a crame en una tostadora. Si no, pasar con un medidor multi solucionar para ver lo que salió mal y donde y arreglarlo.
== LA TOSTADORA ==
El primer paso para esto todo destripado su tostadora. Cada tostador es diferente, y necesita hacerlo por su cuenta. Voy a probar ya tan útil como possiable, pero lamentablemente, no puedo hacer promesas! Pocas cosa a tener en cuenta:
-Asegúrese de que el elemento calefactor se ha ido, o cerca de ella. Huelga decir que queremos jugar, no cocinarlas
-Piense antes de rasgar hacia fuera! Puede haber partes de la tostadora que podemos utilizar para montar piezas.
-Guardar el cable! Esto será agradable y hacer la tostadora ver aún más como una tostadora real y no una transformación NES en disfraz.
-Tostadora son de metal. Energía eléctrica le gusta el metal. También va sin decir, pero usted tendrá que asegurar que cuando se monta a la tostadora, no se ser cortocircuitar la fuente de alimentación o la Junta
Una vez que tengas la concha de una tostadora lista, empieza el montaje! Perforaciones donde sea necesario para los puertos RCA y Monte los controladores y reiniciar botón en la otra ranura de la tostadora. Puedes, por supuesto, poner cualquier cosa dondequiera que usted desea: pero es generalmente la mejor.
Ahora... una cosa que estoy seguro te estarás preguntando "¿por qué necesito cables IDE y un puerto libre?" Fácil: puede ser easyier montar de esa manera. Otra vez, será diferente cada tostadora. Puede pegarse con el conector estándar de 72 pines. Usted no puede. Si es posible, los cables IDE son impresionantes para saltar del tablero sobre la ranura de cartucho. Puede utilizar un trozo de tablero perf para pegar la ranura de cartucho y es la mejor cosa a hacer. Esta voluntad no sólo de soldadura que es más fácil, pero puede pegar eso tablero de perf en lugar. Otra vez, recuerde que la parte superior de la Junta va a la parte posterior al juego.
Una vez todo montado y pegado en su lugar, le tapan de nuevo y tomar una prueba de tostadas!
