Paso 4: Plan las dimensiones de la caja y espacio común en papel cuadriculado
Una vez que conoces las dimensiones de los componentes, usted puede decidir cuánto hacen el recinto. Decidí que necesitaba interna dimensiones son 3,5 "x 2.5" x 1.5. " Esto me dio suficiente espacio para la placa Arduino, batería y cableado interno. Estoy utilizando madera de un grosor de 1/4." Por lo que hace la dimensión exterior de la caja 4 "x 3" x 2".

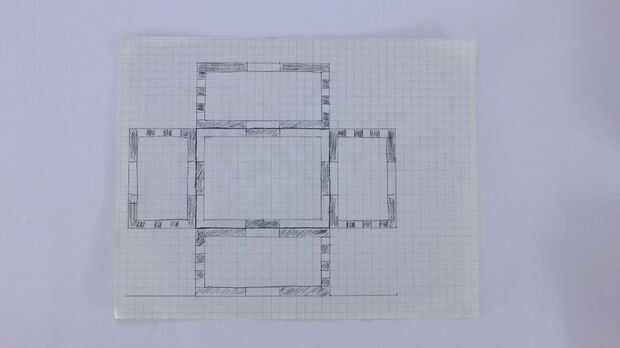

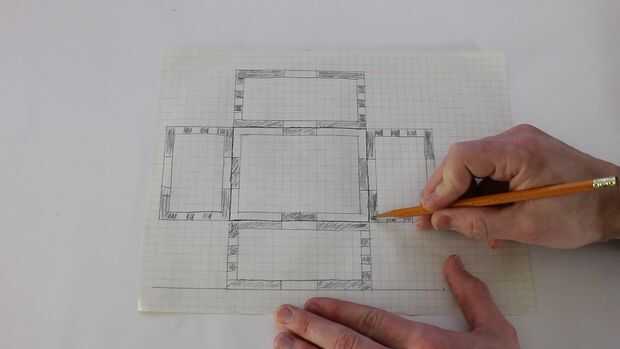

Con esta información, era entonces capaz de calcular el tamaño de cada pared y cómo se encajan entre sí. Me pareció que la manera más fácil de hacer esto sacar en una hoja de papel cuadriculado.
Decidí hacer los lados cabe junto con simple 1/4" caja las articulaciones. Montar las piezas superior e inferior en las piezas laterales con una lengüeta grande en cada lado.
