Proyecto Suite Bros: LED activado por voz amistad Photoset (Arduino, Bluetooth, artesanía) (5 / 9 paso)

Paso 5: Montar los LEDs

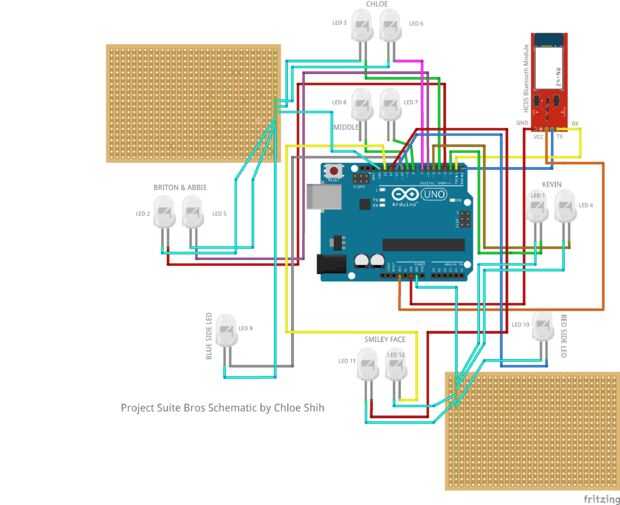

El esquema parece bastante complicado, pero no es tan malo. En mi diagrama, conecté LEDs a básicamente todos los pernos a la izquierda.

  • Conectar LED 1 al Pin #2
  • Conectar LED 2 Pin #3
  • Conectar LED de 3 Pin #4
  • Conectar LED 4 Pin #5
  • Conectar LED 5 Pin #6
  • Conectar LED 6 al Pin #7
  • Conectar LED 7 Pin #8
  • Conectar LED 8 Pin #9
  • Conectar LED 9 al Pin #10
  • Conectar LED 10 Pin #11
  • Conectar LED 11 al Pin #12
  • Conectar LED 12 clavijas #13

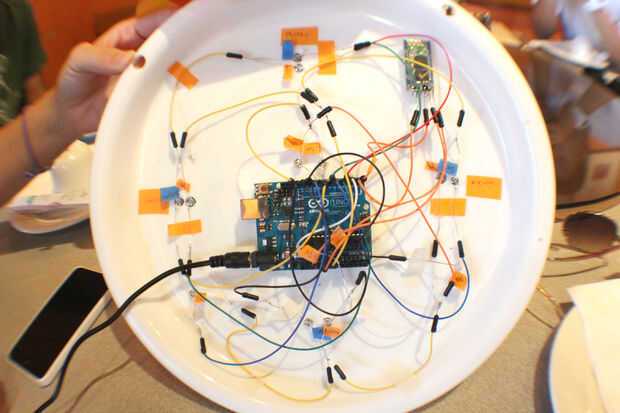

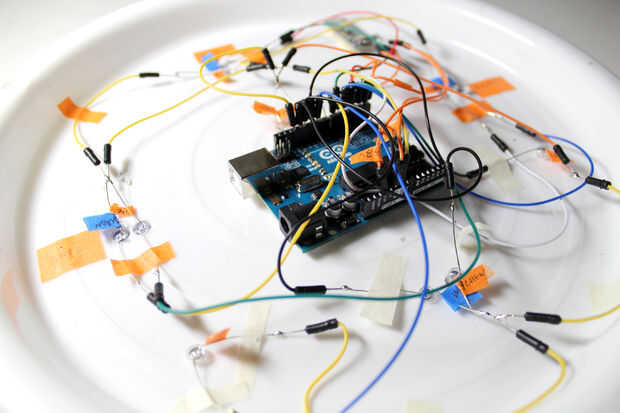

Me olvidé de comprar tableros de circuito en blanco, por lo que mi configuración actual parece un completo desastre. Básicamente había soldado los extremos de los cables de puente a los extremos de los LEDs. Lección aprendida. Pero bueno, funciona!

Así que sí, le sugiero que para utilizar placas en blanco para conectar todos los componentes de la tierra de los LEDs.
