Proyector bombilla conversión a LED (3 / 8 paso)

Paso 3: Pasar por la lámpara de control de circuito: encontrar el circuito

Una vez más, el proyector se sentó en un estante hasta diciembre. Habían pasado casi un año desde que recibí el proyector y que apenas había recibido en cualquier lugar. Me estaba empezando a pensar que nunca funcionaría. Justo cuando estaba a punto de hacer pedazos y usarlo para piezas, decidí darle una última oportunidad.

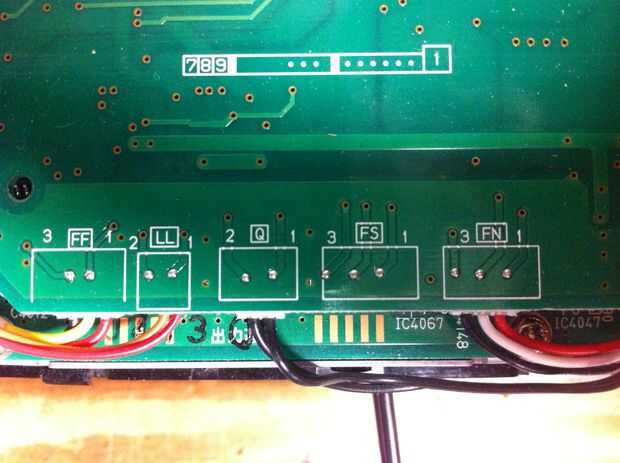

Me centré en la placa lógica principal. Pensé que si había cualquier señal proveniente de la fuente de alimentación que conectar a la placa principal a contarlo para hacer el parpadeo led y apague el proyector.

Fue entonces que me di cuenta que tal vez para eso 3 segundos cuando el indicador era de color verde que enviaba la señal correcta que le decia el proyector estaba trabajando muy bien, y el momento que parpadea la señal flip. No había probado en mis pruebas iniciales de la junta principal, así que dio una oportunidad.

Estaba buscando un cable que era 5 voltios o 0 voltios con la luz verde y 0 volts o 5 volts, cuando el indicador de foco comenzó a parpadear.

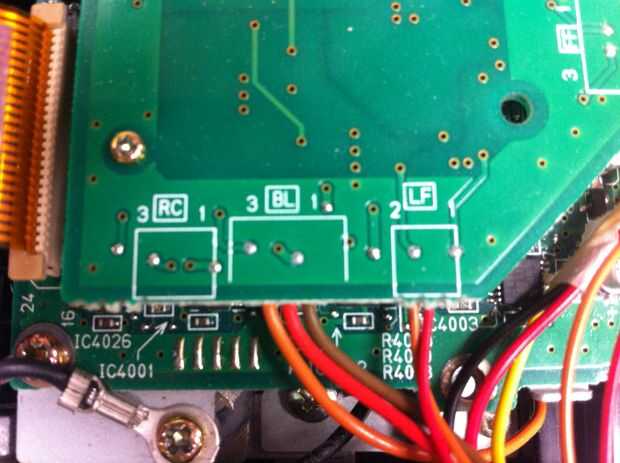

Me centré en el conjunto de tres cables que venían de la alimentación en el conector etiquetado como BL. Este cable fue la que había desconectado para obtener el alto voltaje para detener, por lo que he comprobado los valores que estaba buscando.

Tal como había pensado, el cable rojo medio comenzó a 0 voltios y saltó a 5 voltios cuando el indicador comenzó a parpadear. Me corte los cables y empalmar juntos para el conector del puente. Entonces junté el proyector nuevo para probarlo. También encontré que el cable naranja era el envío una señal de alto voltaje en marcha. Corto que los cables para que ya no estaba conectado a la placa principal.

He encendido el interruptor principal y luego presiona el botón de encendido. La afición vino en y las luces indicadoras verdes llegaron y se quedaron en. Pensé en aquel momento se había detenido. Me quedé mirando esa lucecita verde durante casi 30 segundos sólo para asegurarse que no parpadeaba.

Finalmente había encontrado y corregido el circuito que me había llevado casi un año para encontrar.

Otra vez: al cortar y atar juntos los cables rojo y marrón Asegúrese de cortar unas pulgadas del conector de. Los cables deben puente básicamente el conector de. Hacer no simplemente cortar los cables en el conector. POR OTRO LADO, EL CABLE NARANJA DEBE CORTARSE EN EL CONECTOR.
