Proyector de fantasma movimiento clandestino activado (también conocido como la caja BOO) (10 / 13 paso)

Paso 10: Transmisor de Audio (1 de 2)

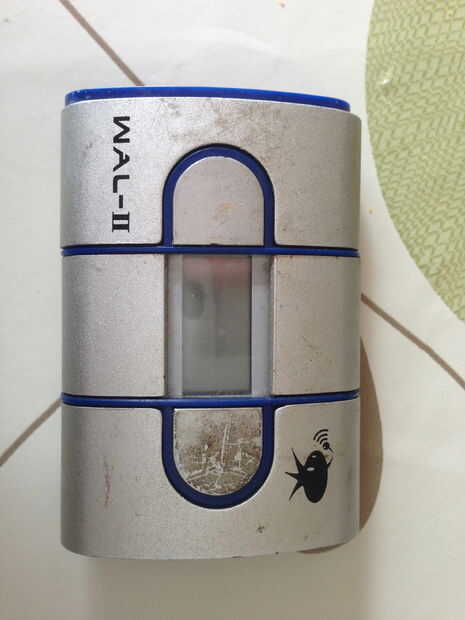

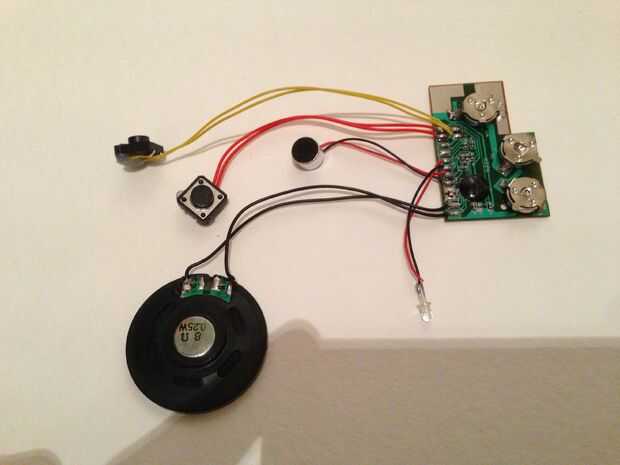

El transmisor de audio consiste en las entrañas de un registro de su propio mensaje saludos tarjeta (disponible en cualquier tienda buena tarjeta) que he recibido de algunos generosos pariente y las tripas de un transmisor de música FM en el coche (la clase Conecte su reproductor de MP3 en conseguir la música en el estéreo). El transmisor FM es has tenido ahí durante años y por lo tanto estaba en el lado grande y requiere la matanza extensa para conseguirlo para caber en el espacio disponible. Usted puede encontrar fácilmente los transmisores son una fracción de tamaño y muy, muy barato.

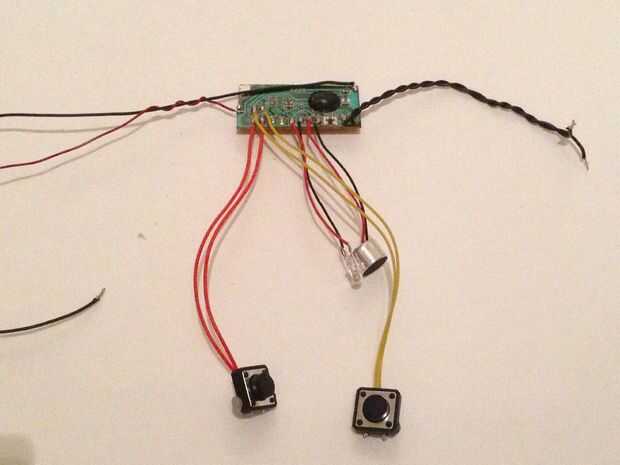

La primera cosa a hacer es obtener las tablas de sus respectivos recintos. El módulo de grabación de audio es fácil, pero el transmisor puede ser más difícil dependiendo de qué tan bien se sella dentro de cualquier recinto vino en. En el caso del módulo de audio que utiliza, pude quitar la sección entera de la PCB que las baterías y los cables para llevar energía a la Junta, que redujo significativamente el tamaño de la soldadura.
En el caso del transmisor de FM, el mini USB y jack de audio fueron desoldar cables soldadas en su lugar y fueron quitados un par de secciones con una sierra de arco para reducir un poco el tamaño. En el caso del transmisor que utiliza, la conexión de apantallado de la toma de audio fue también la conexión de antena para el transmisor (el blindaje del cable audio actuado como antena).
