Proyector de fantasma movimiento clandestino activado (también conocido como la caja BOO) (12 / 13 paso)

Paso 12: Juntándolo todo

El módulo de audio y módulo del diodo láser fueron cada uno por cable a la conexión del positivo de la batería de la Junta PIR y una de las conexiones de tierra ocupadas originalmente por los LEDs. El transmisor FM se conecta directamente a las conexiones de la batería, principalmente porque el transmisor FM tiene que ser constantemente alimentado, de lo contrario la radio tienes voluntad templada en bombeo hacia fuera estática (que podría sólo regalar el juego!)

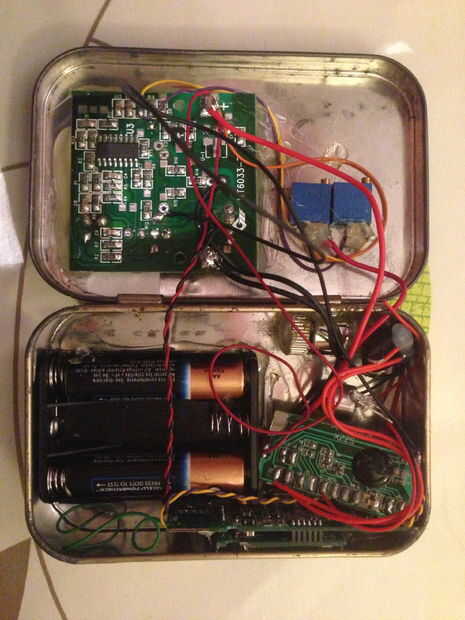

El módulo de audio quedó con todos los botones, el micrófono y LED en su lugar para que pueda reutilizar la caja de grabación de un mensaje diferente y cambiando la imagen del acetato. El módulo y todo que se asocia bits caben muy bien en el espacio restante en la lata. Echa un vistazo a la imagen de la disposición final para ver cómo todo encaja.
Yo aconsejaría que los cables estén lo más cortos posible, ya que tienen una habilidad de encontrar su camino en la bisagra y aplastarlo si no eres cuidadoso.
