Paso 3: Detector de movimiento (2 de 3)

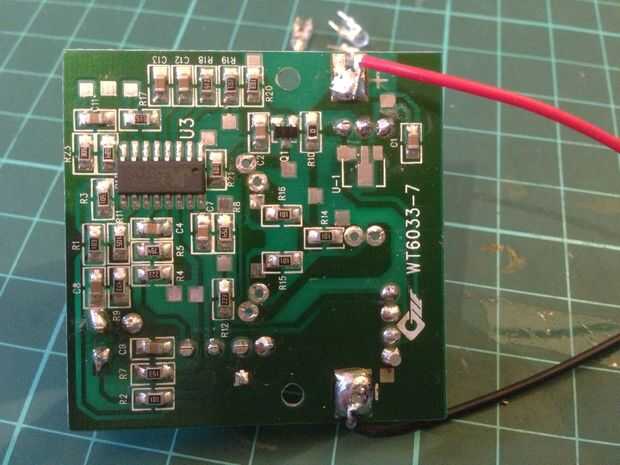

-Desoldar los contactos de la batería usando un vacío desoldadura
-Desoldar los tres LEDs de la misma manera
Puede mantener 3mm LED blanco para otro proyecto y la soldadura en una caja de la batería 3xAA o 3xAAA en este punto si te gusta.
Los LEDs de esta lámpara son cátodo conectado, lo que significa que el transistor responsable de convertirlos está conectado a los pines del cátodo de los LEDs. Los ánodos están conectados esencialmente hacia el + ve la fuente de batería a través de un resistor de la serie para controlar la corriente que pasa a través de ellos. Por esta razón, utilizaremos las teclas de cátodo de los LEDs para cambiar las diferentes partes de nuestro sistema cuando se activa el sensor.
Decidí que quería ser capaz de alterar el tiempo en el sistema de como el tiempo en que se establece por defecto es bastante largo. Cogí una copia del chip utilizado en el tablero (es un BISS0001, hoja de datos es aquí si quieres echar un vistazo). Por un proceso de deducción y siguiendo los rastros en el PCB, resultó que el R18 fue la resistencia que necesitaba cambiar para alterar el tiempo en. La reemplacé con un pote de precisión multivuelta 1K 10 vuelta creo que es bastante barato y fácilmente disponible en cualquier tienda de electrónica aficionado. Así, pude ajustar el tiempo hasta que estaba contento con él.
