Paso 5: Cableado e instalar ventiladores de refrigeración
He instalado el controlador de ventilador, pero esto puede pasar si usted no desea controlar la velocidad del ventilador.

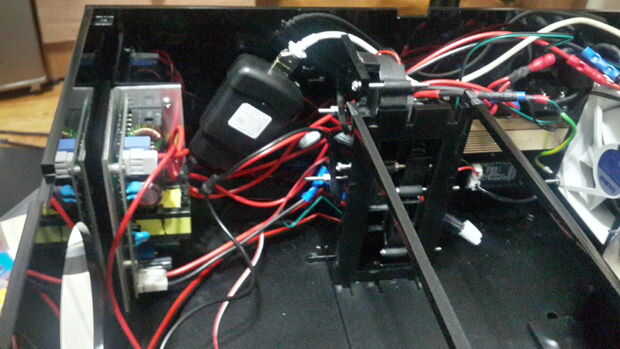

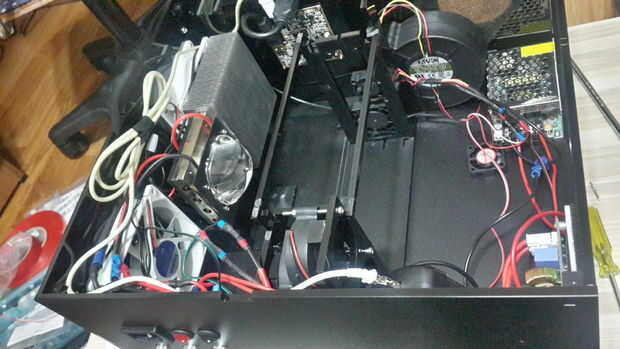

El cableado básico es como sigue:
- Línea de corriente alterna está conectado a la fuente de alimentación y fuente de alimentación USB (en paralelo).
- La fuente de alimentación convierte AC en DC.
- La fuente de alimentación está conectada al LED y los ventiladores. Dependiendo de su diseño, puede utilizar dos fuente de alimentación; uno para fans y otro para el LED.

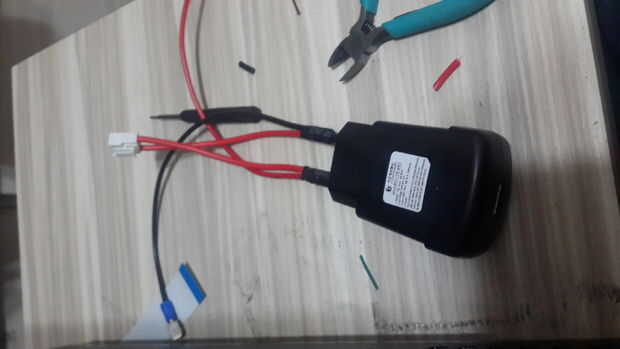

- La fuente de alimentación USB se conectará a la tarjeta HDMI.
- Instale interruptores para controlar los poderes. En mi caso, instalé dos interruptores, por lo que uno enciende/apaga el LED y el LCD, mientras que el otro enciende/apaga los ventiladores. Por lo tanto, puedo overcool el interior de la caja después de que el LED está apagado.

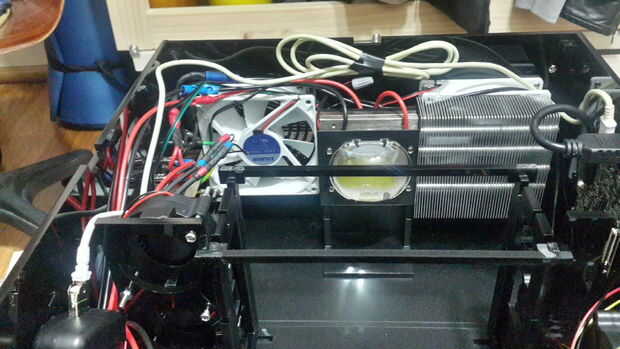

He instalado muchos ventiladores de refrigeración para enfriar el LCD.
La pantalla LCD está cerca de lo LED (alrededor de 110 ~ 130 mm). Si no refrescar la pantalla LCD suficiente, ves puntos negros en la pantalla LCD. El LED emite mucha energía térmica.
Yo había probado con "no" ventiladores de refrigeración para el LCD y el LCD era muerto después de muchos puntos negros.

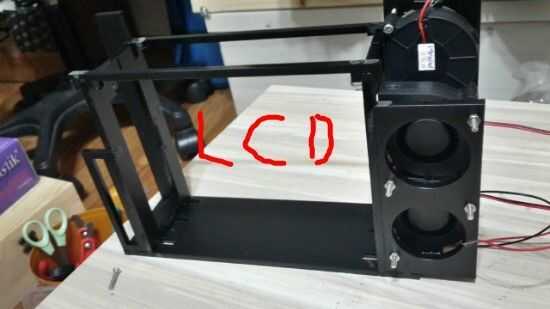

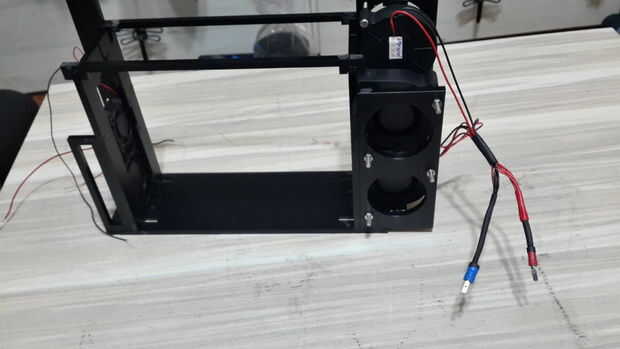

Por favor instale el pequeño ventilador (lindo), ventiladores y normales ventiladores para enfriar el LCD.

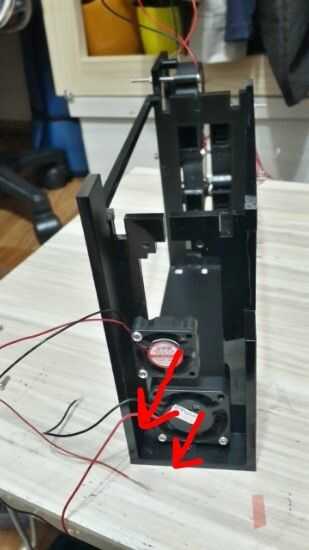

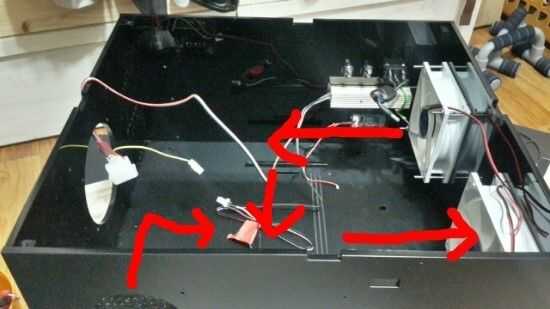

En las imágenes subidas, ves la estrategia de la circulación de aire.
Por supuesto, usted puede tener mejor idea de la circulación de aire. Por favor compartir el conocimiento si tiene alguno.
