Paso 8: Regulador del IR

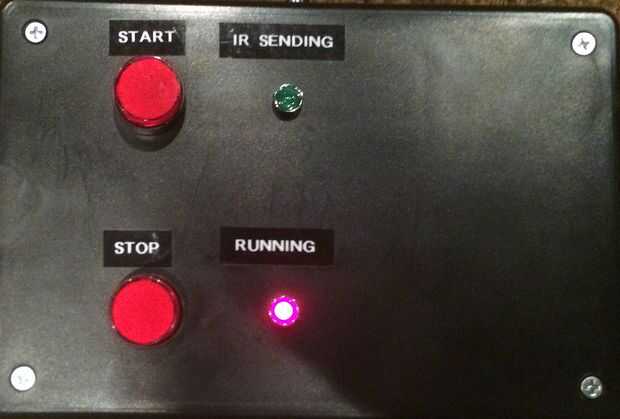

Mientras nada extravagante, construí el controlador con las piezas que tenía en mano. El objetivo era conseguir una unidad de trabajo terminada en un par de horas. A continuación se muestra la parte superior de la caja.
Definiciones de componente
Cada uno de los dispositivos y su función asociada se enumera a continuación.
Pulsador start - secuencia inicia IR al proyector para jugar una demostración de la ventana
Botón de parada - secuencia inicia IR al proyector para apagar el proyector
IR enviando LED - Flashes para imitar los pulsos que está enviando el LED infrarrojo. Esto es útil para depuración y prueba
Funcionamiento LED - prende cuando aan Arduino subrutina se ejecuta. Útil para conocer una secuencia se ejecuta cuando hay grandes atrasos en el programa.

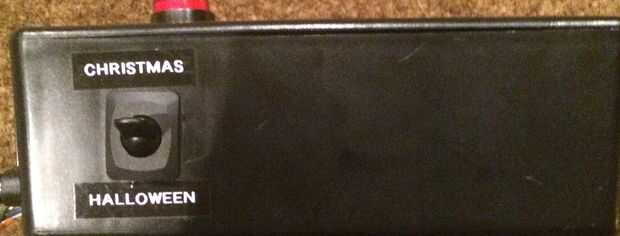

Interruptor de vacaciones - se utiliza para seleccionar la deseada subrutina de Arduino para ejecutar, comando Halloween la subrutina requiere e IR remoto adicional a seleccionar el vídeo correcto de la impulsión del USB. Tengo las Navidad y Halloween MP4 archivos en la misma unidad USB.

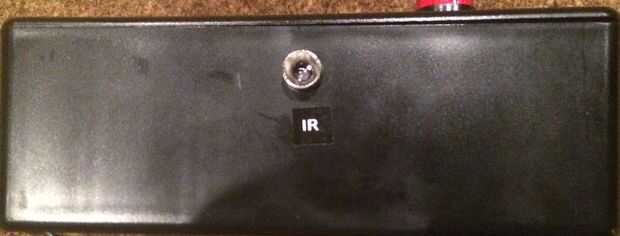

Emisor de IR - este es el emisor de infrarrojos que tiene como objetivo el receptor de IR del proyector.

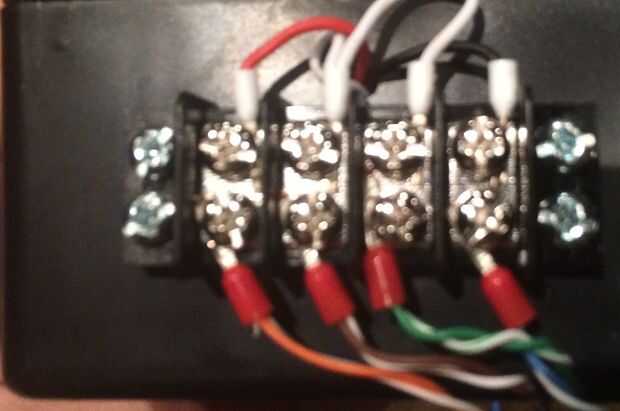

X-10 Contacta con cierre regleta - no bastante pero esto es la regleta que se encuentra a un costado de la caja para interfaces de los cierres de contacto X-10 al controlador Arduino.
