Proyector, LED 100W, refrigeración por agua, ventilador + Misc de la reanudación (2 / 5 paso)

Paso 2: Arranque Normal

ADVERTENCIA de alto voltaje (probablemente)

Fundamental para todos en este proyecto, fue determinar si el proyector era bueno.

Para esto necesitarás a:

Conocimientos básicos de electrónica

Voltímetro de

Pequeño alambre

Tiempo

0. Controle los interruptores a prueba de fallos que deban comprometerse, coverswitches etc. corto o abrir estos no tiran errores "fantasma" en usted. :)

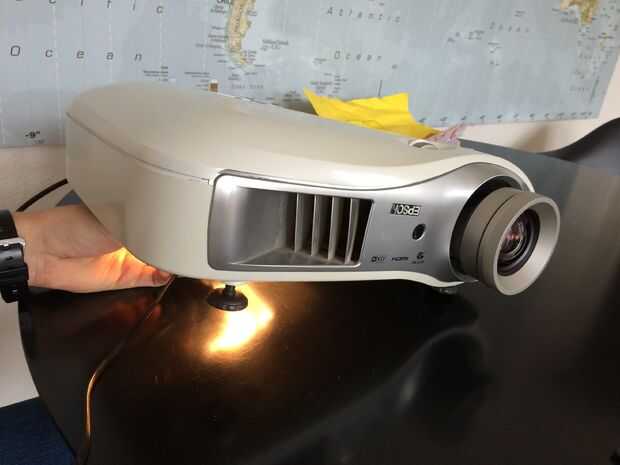

1. arranque el proyector, si tienes una bombilla y algo de vida en él, para que pueda ir a la operación normal o ver un vid de youtube, con el proyector en el modo de funcionamiento normal, impresionante, tomar nota de los sonidos que hace.

2. Quite la lámpara, para que tenga un corte controlado, tomar nota de los sonidos y cuando detecta la falta.

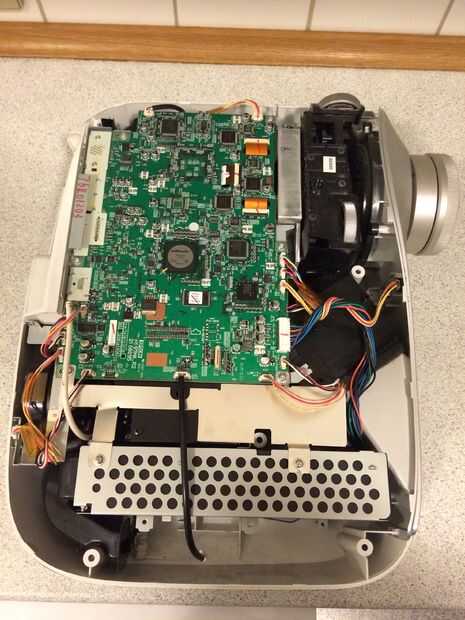

3. tira el proyector hacia abajo.

4. encontrar su lámpara lastre de PSU.

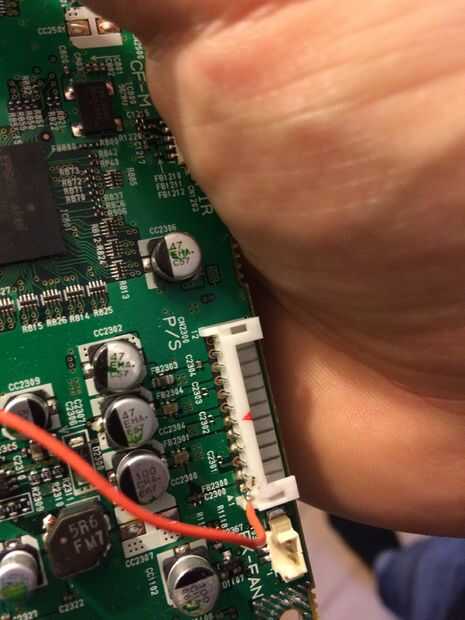

5. localizar los optoacopladores, debe haber tres en total. El orientado en la dirección opuesta es la que necesitamos para familiarizarse con. Localizar ese PID unidades y google se. Lee el esquema y encontrar el pin de lógica que va alta cuando el optoacoplador está habilitado en el adaptador de red. (ver foto, su pin 4 en este caso, en mi caso era perno 3). Sondeado tengo una lectura de alrededor de 3, 3V

6. Conecte a tierra, para algunos que acaba aquí! Para mí no, para un montón de nuevos proyectores, que no puede estar conectada a tierra durante el arranque. Entonces necesita una cantidad fija de tiempo antes de la puesta a tierra. Simplemente podía oírlo. Cuando yo a tierra estáticamente de no unplugged para arrancar, se a estancado, no-iris automático movimiento, los ventiladores no girar incluso a niveles críticos para enfriar el proyector, el modo tan fácil, fue conectado a tierra de la fuente de la lógica y el MCU no tenía suficiente energía para arrancar.

7. tomar notas y comparar su fracaso controladas mientras que la lógica a la placa madre tierra, de la tierra si no sabes el modo de funcionamiento normal, entonces eres como yo, no sé, yo sólo esperaba era únicamente una bombilla :)

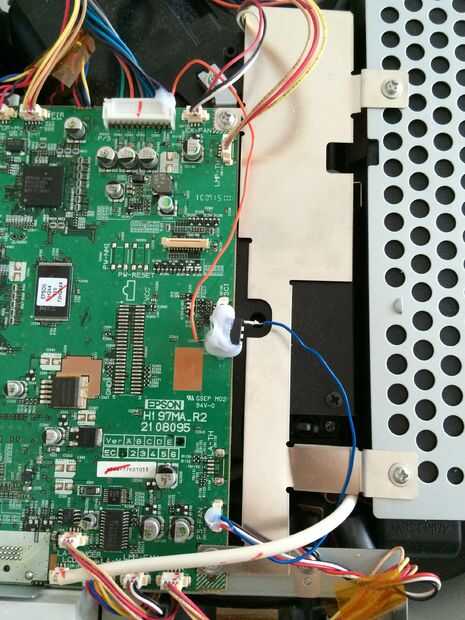

Aprendí que no todos los puntos de conexión a tierra trabajaban, y que tomé aprx. 9 segundos para el proyector en calentar la fase, si conecta a tierra más adelante a veces no pasaría.

Compré un ATTINY85, tiene trabajar-.-tomó un rato...

Escribí algo de código básico, se elimina... Estoy apesadumbrado, pero algo a lo largo de las líneas de:


la función de configuración se ejecuta una vez cuando se presiona reset o el tablero de la energía
void setup() {}

pinMode (0, salida); Inicializa el pin en el ATTINY85

digitalWrite (13, alto) //Optocoupler pin

Delay(9000); Espere mientras se tarda en llegar de los comandos de arranque

digitalWrite (13, bajo); Funcionamiento normal de la PSU falso}


la función loop se ejecuta una y otra vez para siempre

void loop() {}

}

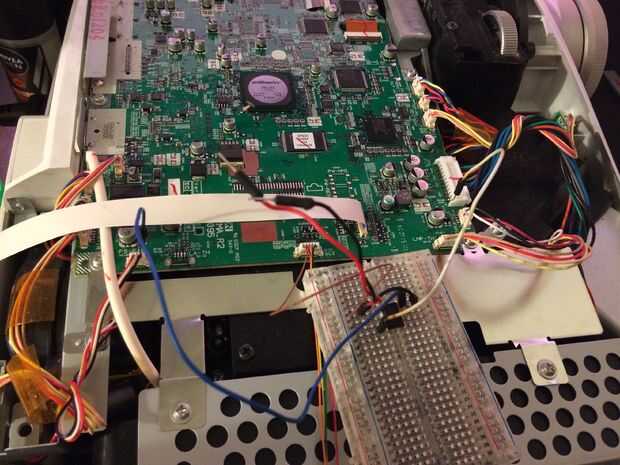

Conecté el MCU mediante el suministro de la fuente de alimentación de la lógica de proyectores 3.3V que luego le dio tierra en la tierra-espiga encontré que trabajó y conectado el conector de la lámpara en la placa base. Esto significa mantener alta de la misma fuente y luego tierra a través de lo ATTINY, por tener que ir bajo.

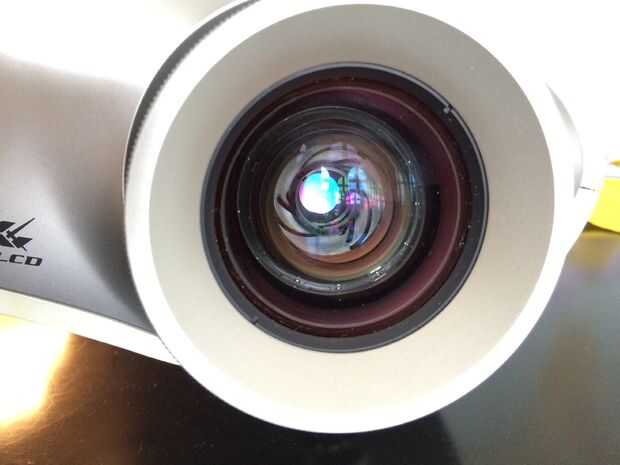

8. luz de una linterna a través de él y busque alguna pantalla azul o lo que no.

A continuación, usted debe hacerse y el proyector en un normal estado de funcionamiento durante el próximo arranque.
