Proyector, LED 100W, refrigeración por agua, ventilador + Misc de la reanudación (4 / 5 paso)

Paso 4: LED lámpara

Bien esto, esto realmente depende de manera usted enfoca su LED y reflector así supongo.

Realmente no soy experto aqui y como otro antes que yo tienen experiencia los LEDs son difíciles de dirigir a través del proyector.

He de salida, pero no a un nivel de satisfacción es sobre todo porque el LED debe ser estrecha y condensada a un tamaño casi exactamente igual que el LED, cuando cumple la primera lente de stock, creo que es una lente de fresnel, pero puedo equivocarme.

Lo que he utilizado:

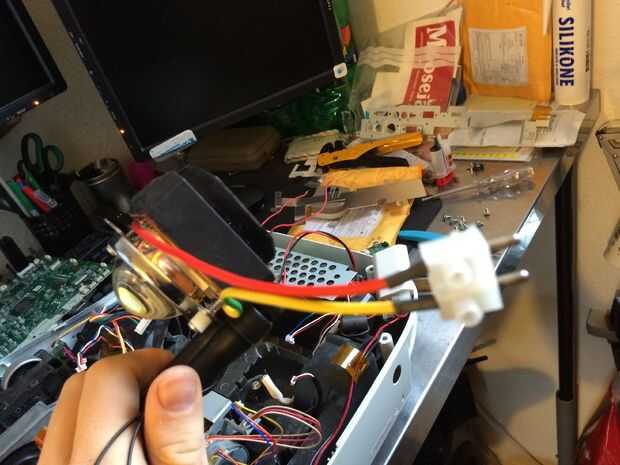

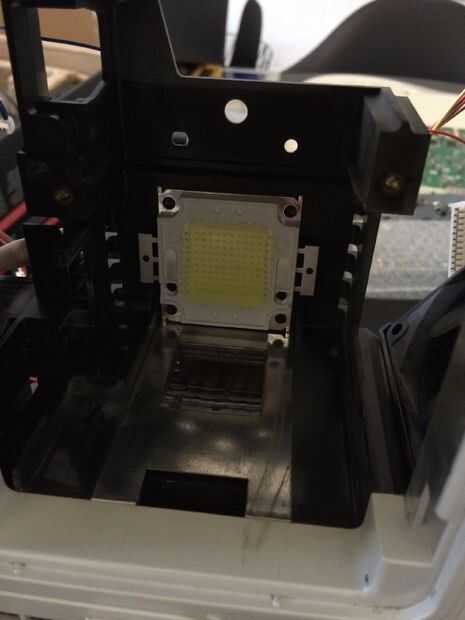

Un 100W LED fuera de eBay + 100W driver etc. 6500 k luz

Un colimador de ángulo del haz de 70 grados

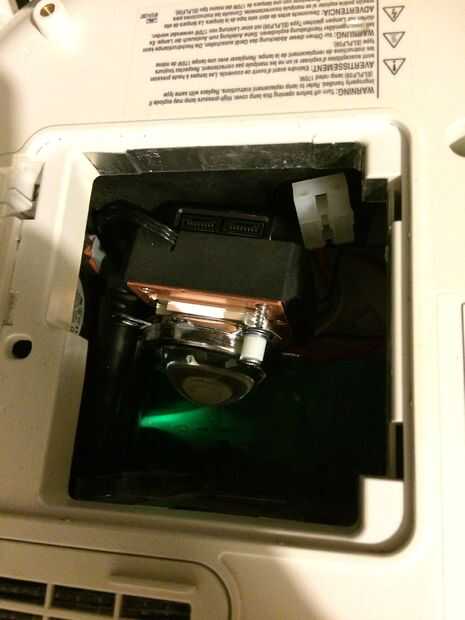

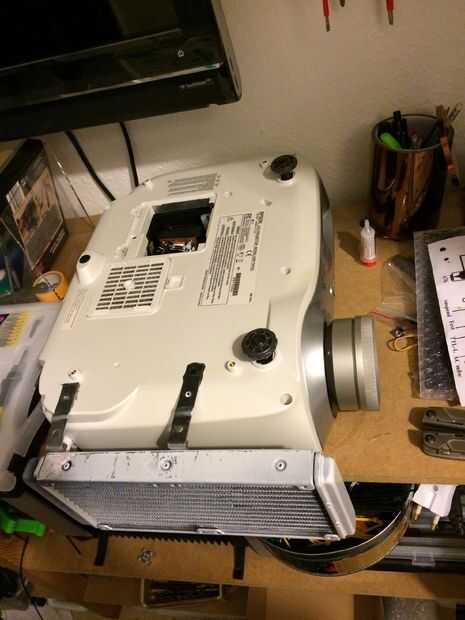

H100i refrigeración por agua, no hacerlo :) Es PITA para probar, así que tiene un bloque de aluminio para la prueba.

Lata de soda vacía

Lo que he probado:

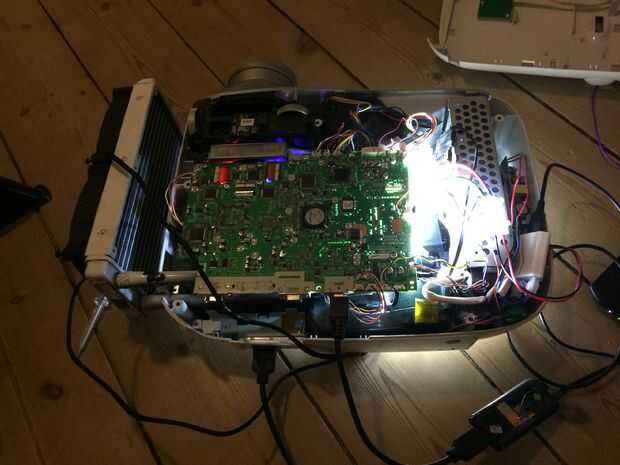

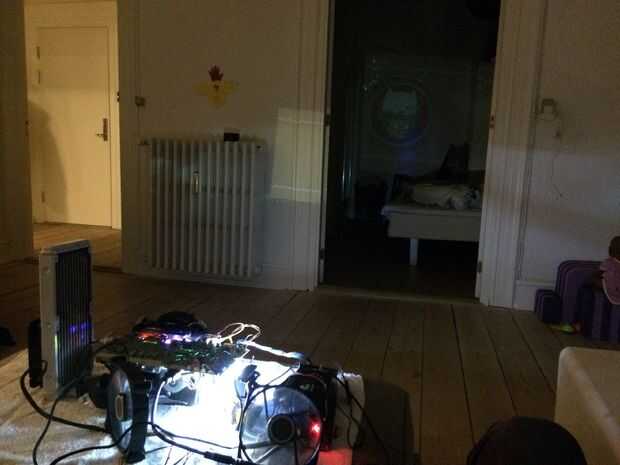

1. (probado) utilizando el objetivo tengo el el LED de 100W, una gran cantidad de derrame de luz, pero prueba de concepto sin embargo. (Sólo podría ser mejor :)

2. (Tried) perno recto por Fresnel, sin espacio entre LED y fresnel. (Imagen de luz brillante, pero no cena de pollo)

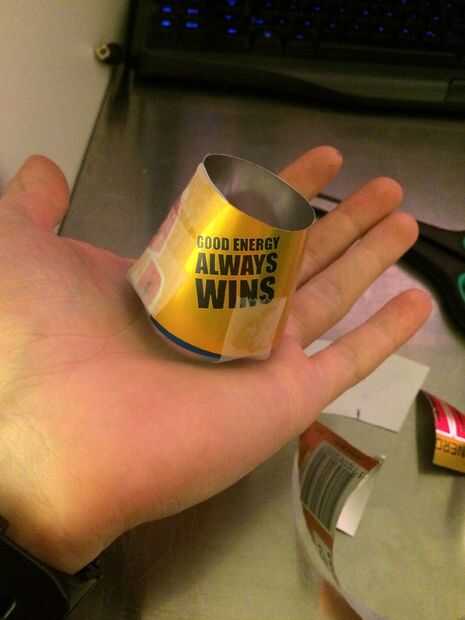

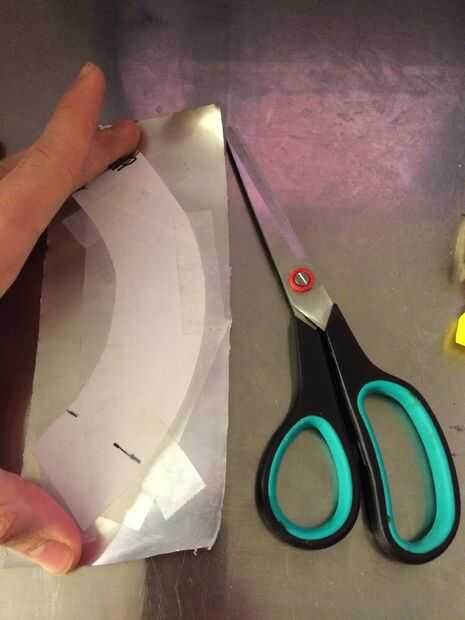

3. (Tried) utiliza mi cerebro y creó un pequeño reflector de una linterna usada y una lata pulido y eliminado en parte el revestimiento interior epoxi. (Mejor imagen y el cuadro atado) Esta es una opción viable, puedo mirar una película como esta, pero si sólo necesita un espejo y algunas otras cosas entonces puedo esperar un poco más poniendo ese esfuerzo en el producto terminado. Piense en el WAF para su gasto de dinero. Como el refrán, un buen soldado es un soldado vagos, hacer las cosas bien la primera vez cada vez. Soy perezoso.

4. (Untried) voy a fab un reflector de espejo, tienen algunos de IKEA, así que voy a tratar de algunas soluciones, uno donde ampliar la viga y estrecho en el reflector, como lo he hecho ya y uno donde yo sólo lo túnel directamente sobre la lente de fresnel presumido.

5. (Untried) he comprado un 2 º lente colimador LED que no solo colimar a 70-90 grados y 60 grados. (No tengo grandes esperanzas... creo que en retrospectiva que es apenas más de la misma mierda.)

Las fotos son en su mayoría de ideas para su propia construcción.
