Paso 3: Pantalla modificaciones
** ADVERTENCIA! En este paso se modifica una pantalla LCD bastante cara y frágil. Si la pantalla LCD está dañada puede que no sea posible arreglarlo así que ten cuidado! **

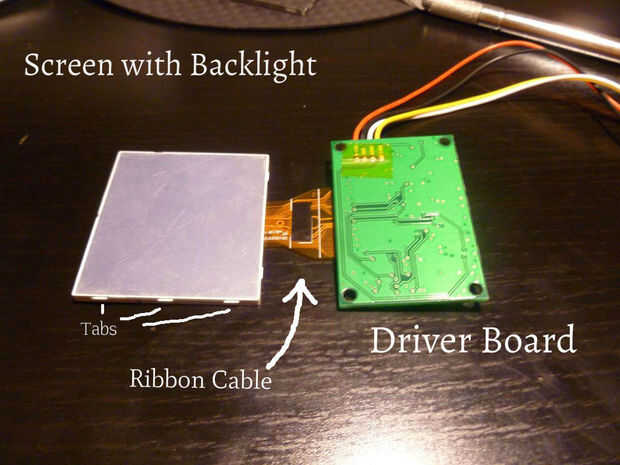

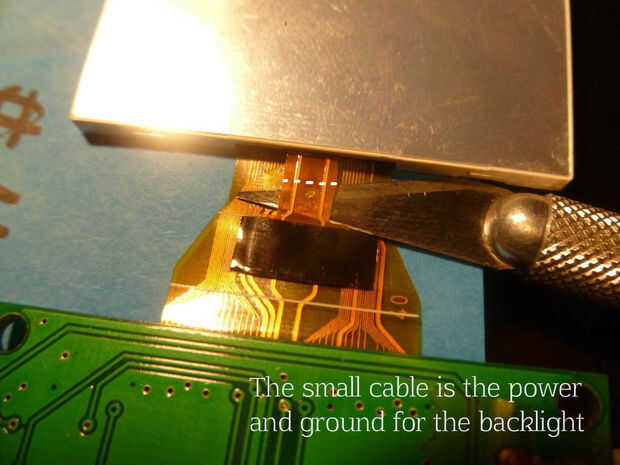

La pantalla LCD consta de dos partes. Hay la pantalla con una de luz de fondo y el tablero de conductor - están conectados por un cable de cinta delgada. El cable de cinta tiene otro cable de cinta pequeño unido a él. El cable de cinta pequeño es alimentación y tierra de la luz de fondo.

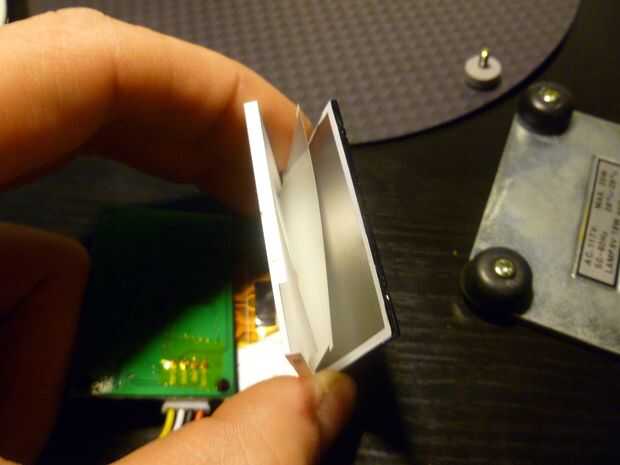

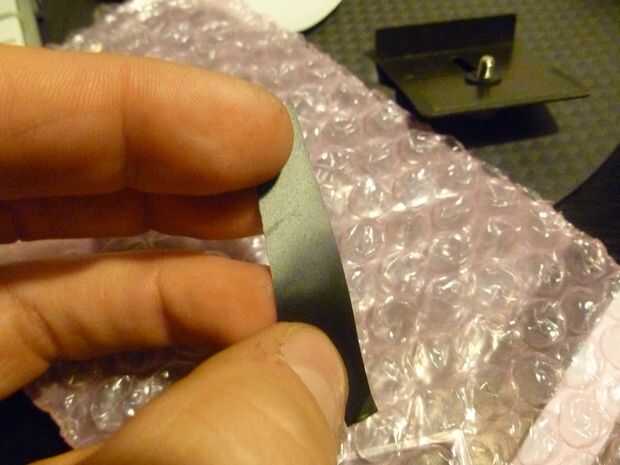

Con un afilado tijeras cortar el cable de cinta pequeño pero ten mucho cuidado de no cortar o romper el cable de cinta grande. Ahora usted tendrá que quitar la retroiluminación de la pantalla. La pantalla se intercala entre una estructura de metal delgadita en la parte delantera y el conjunto de luz de fondo. Pequeñas lengüetas en el borde de la pantalla mantenga todo en su lugar. Utilice un pequeño destornillador o cuchillo del exacto, para levantar el panel de metal fino de las pestañas. Una vez que el panel frontal es libre suavemente puede levantar la pantalla de la luz de fondo. Habrá algunos pegamento que sostiene la pantalla en el lugar pero solo tire suavemente y vendrá gratis. También habrá películas muy delgadas utilizadas para desactivar la luz de la luz de fondo, asegúrese de quitar todos ellos para que la luz puede pasar limpiamente a través de la pantalla.

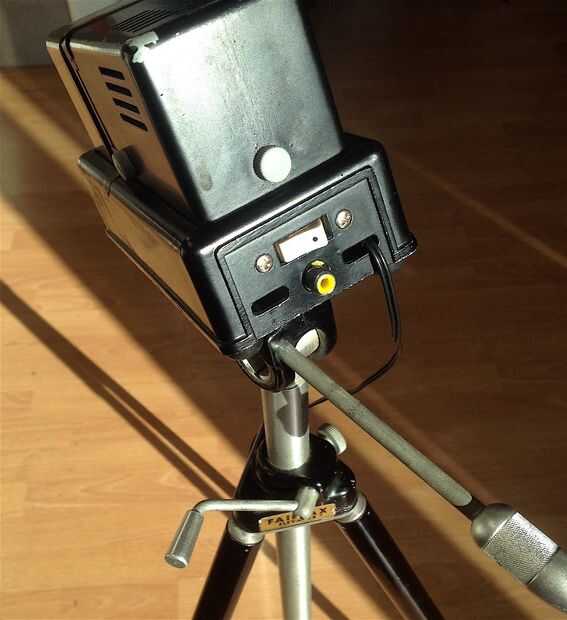

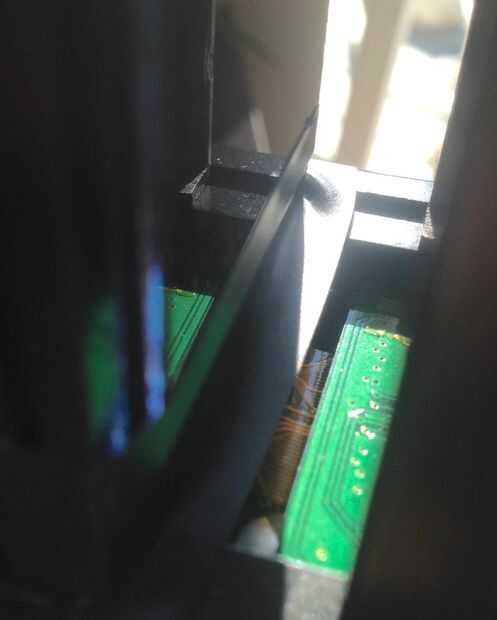

Ahora tenemos que montar la pantalla para el proyector en la diapositiva solía sentarse. Mi proyector la pude grabar la pantalla en su lugar con cinta aislante negra pero Sugru también podría ser utilizado. La tarjeta de conductor tendrá que ser montado justo debajo de la pantalla, en mi proyector fue donde el transformador solía ser y solo algunas cintas en lugar.

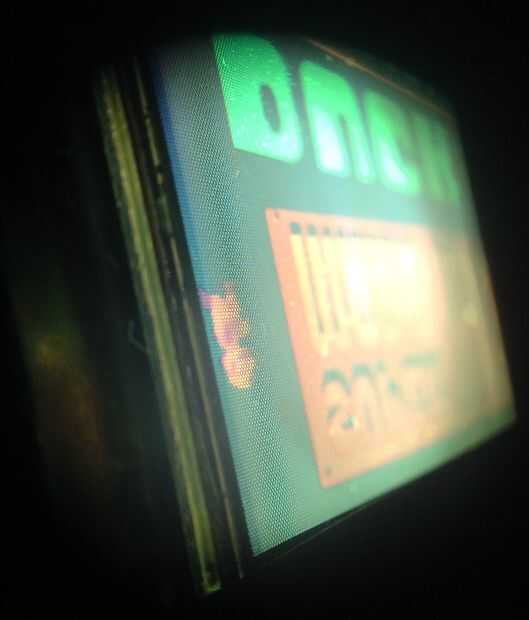

Nota: Orientación de la pantalla. Debido al funcionamiento de un proyector de diapositivas la imagen debe ser al revés y al revés para proyectar en la pared en la orientación correcta. Una opción es montar la pantalla por lo que es boca abajo y hacia atrás, otra opción es cambiar el texto de config en la Raspberry Pi. En mi build monta la pantalla hacia atrás, pero el lado derecho hacia arriba y luego líneas de código en el texto de config en la Pii para girar la imagen 180 grados y hacerlo boca abajo.

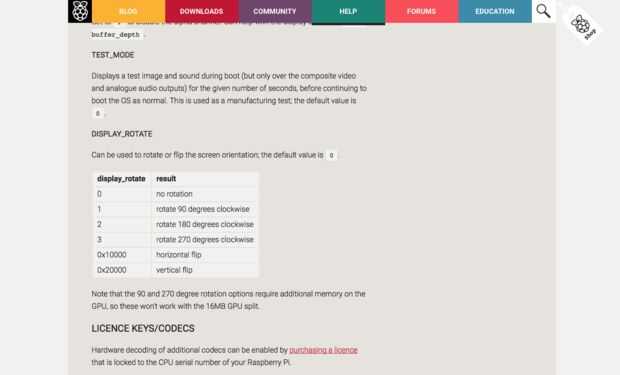

Esta página brinda detalles sobre cómo modificar el texto de la configuración:
