Paso 4: Los ajustes finales

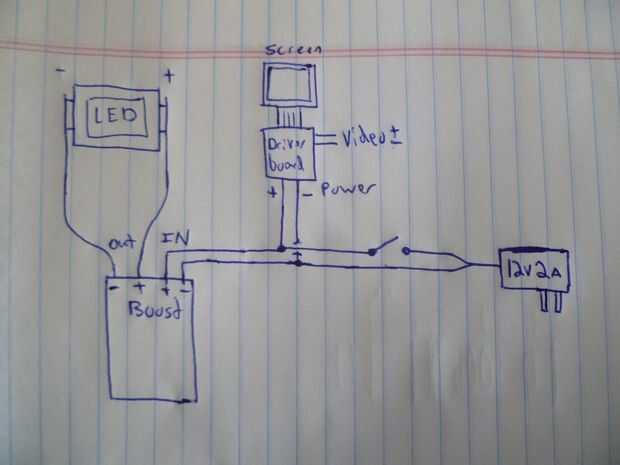

Finalmente es tiempo de alambre todo juntos. Yo he dibujado un diagrama del circuito simple para que pueda ver cómo debe ir el cableado. Energía provendrá de adaptador 12v de pared a un switch. Usé el interruptor original en mi proyector. Después el interruptor debe conectar la tarjeta de conductor y el convertidor en paralelo para que ambos se entregan 12v. 12V será más que suficiente para alimentar la pantalla y el convertidor impulsará los 12v a 36v para encender el LED.
Pude mantener el interruptor justo donde siempre estaba y también montar a un conector de video compuesto donde el cable viejo solía ser. Pegamento caliente puede ser grande para el montaje de cosas como esta - Sugru también puede funcionar muy bien. El cable nuevo solo entra a través de uno de los otros orificios de ventilación en el proyector.

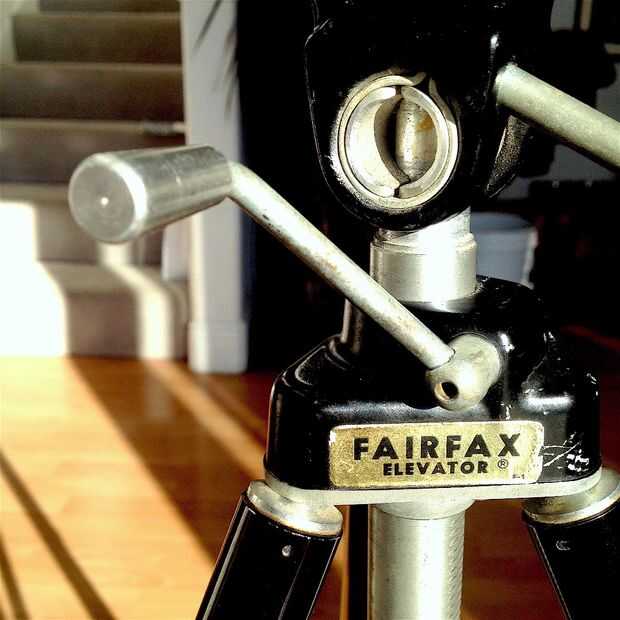

Si tienes un trípode que recomiendo usando uno para el proyector le dará una manera fácil de ajustar la altura y el ángulo del proyector Pi.

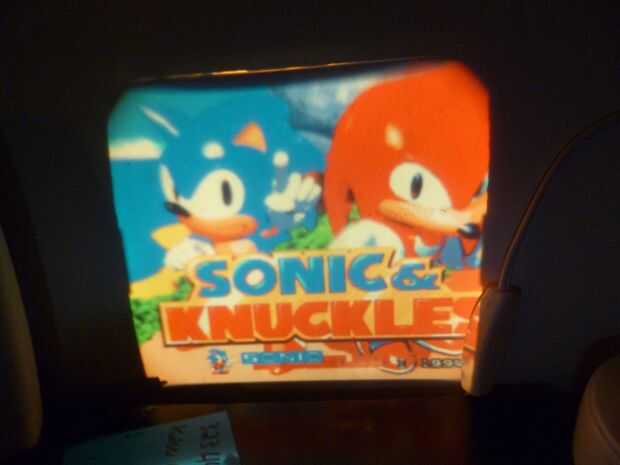

Una vez todo cableado y montado finalmente puede probar su nuevo proyector de Pi!
