Proyectos con el cortador de Plasma utilizando Software PlasmaCam (1 / 7 paso)

Paso 1: Usando Software de Cam de Plasma

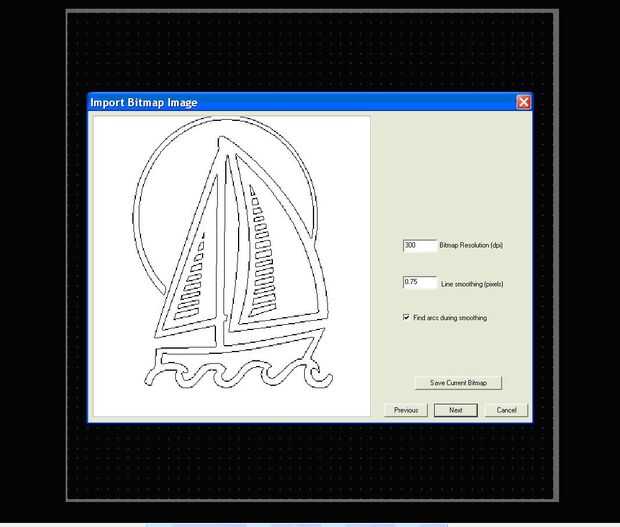

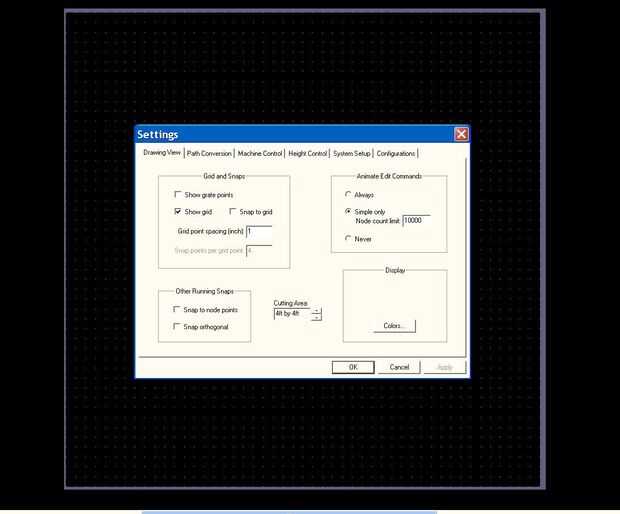

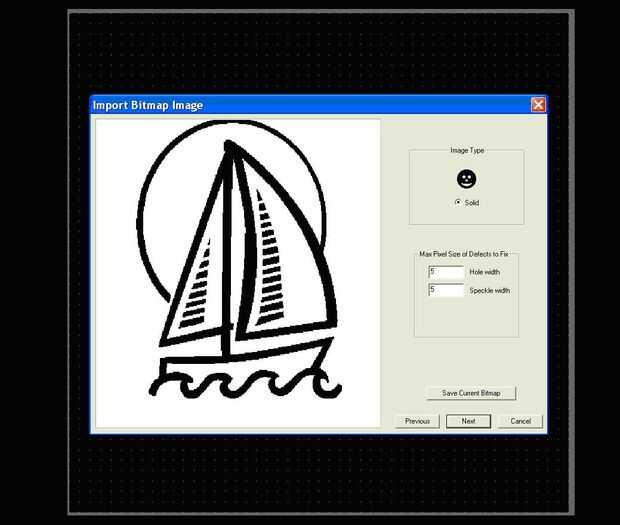

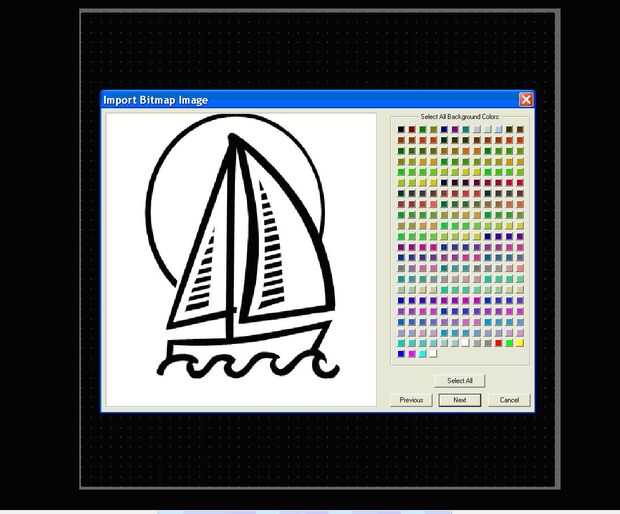

This software is fairly easy to understand.  Como una demostración, vamos a hacer una decoración simple escritorio.  Te mostraré la manera de que hacerlo, pero tal vez encuentre una manera más fácil cuando te acostumbras a él.  En primer lugar, voy a la máquina -> Configuración -> vista de dibujo.  Una vez allí, asegúrese de que usted haga clic en Mostrar cuadrícula y apague el "encaje".   Ahora puede dibujar la imagen directamente con el software o importar su propia imagen.  Importación de una imagen es fácil. Ir a archivo -> Importar.  El tamaño de la imagen que yo siempre uso es un mapa de bits 256.  Monocromo, así como AutoCad trabaja así.  Es más fácil usar una imagen que es a 2 colores en lugar de varias.

Lista de teclas de atajo comunes:
Otras claves no tan comunes como los círculos se pueden ver en los menús desplegables.

L - línea
B - descanso
K - conectar
S - stretch
R - girar
M - mover
P - el corte de ruta
F1-Zoom en
F2 - ver pantalla anterior
F5 - ver toda la tabla

Simple como:

1. obtener la imagen.

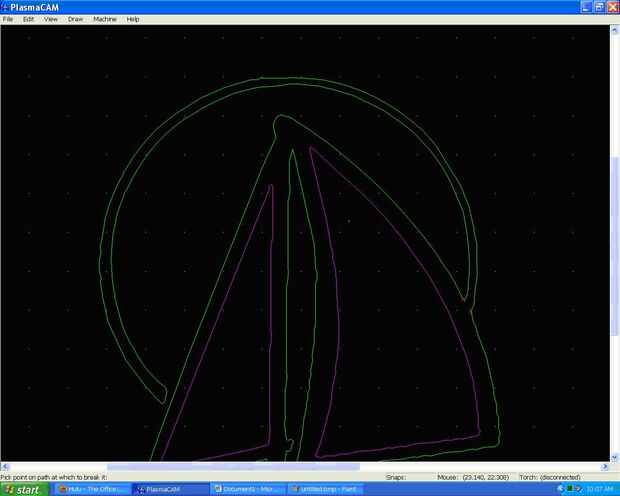

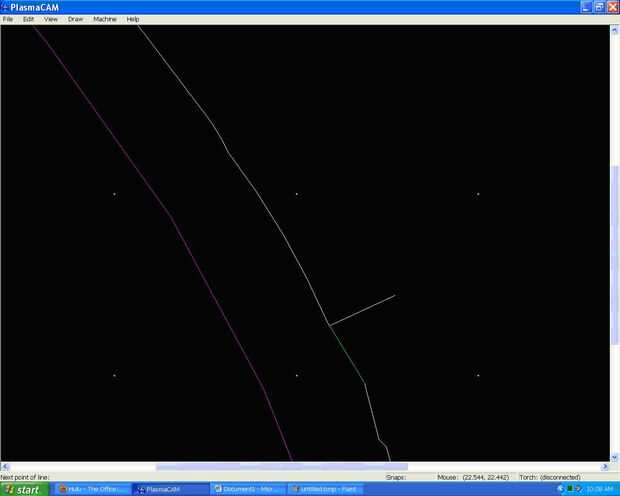

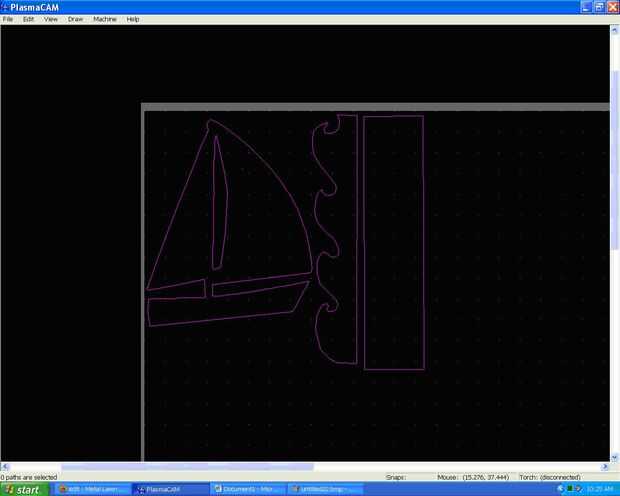

¿2. una parte que no quiere ver?  Desea que las líneas de ser muy suave. B de golpear y romper la línea en la sección no deseada. Seleccione la parte no deseada y elimínelo.  Conecte las líneas de dibujo una línea y oprimir la tecla k.  ¿No conectan? Zoom donde no conectar luego Trace otra línea y golpear k otra vez.  Las líneas tienen que ser una cierta distancia para conectar.  Si tu pieza es irregular en todo el mundo, utilice la herramienta de romper y romper las líneas sobre cada media / cuarto de pulgada.  La x roja se mantiene a menos que mover la pantalla o golpe k, por lo que normalmente conecto los puntos cuando las líneas son tan irregulares.

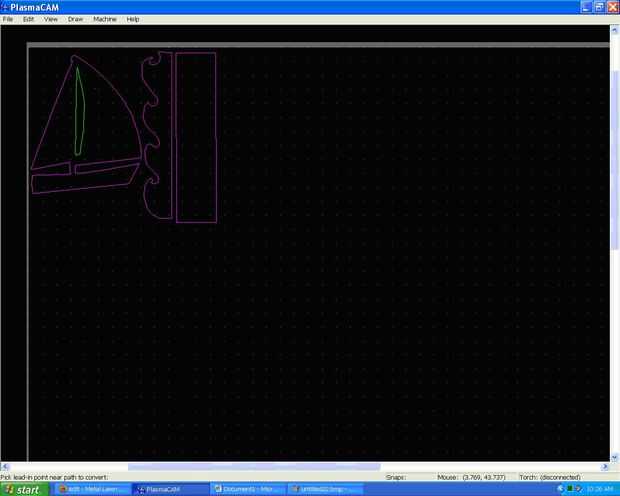

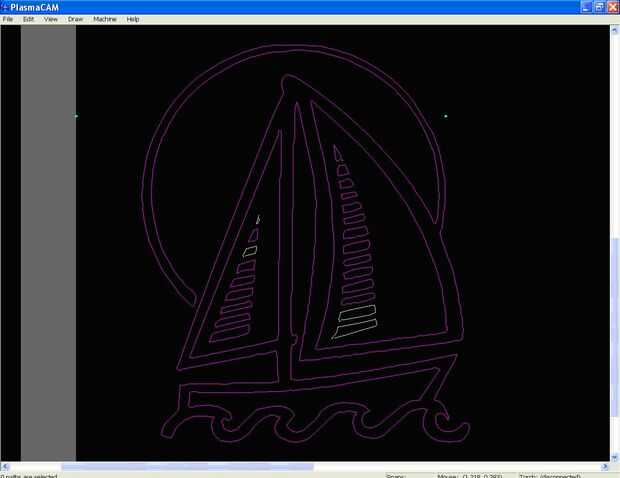

3. cuando la forma se cierra, se volverá púrpura.  El objetivo es púrpura.

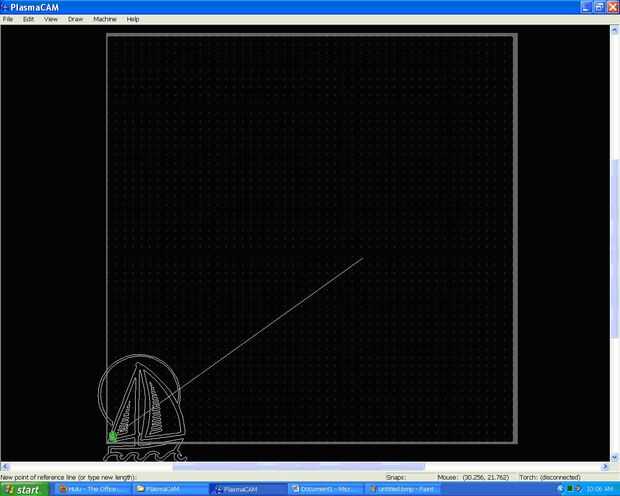

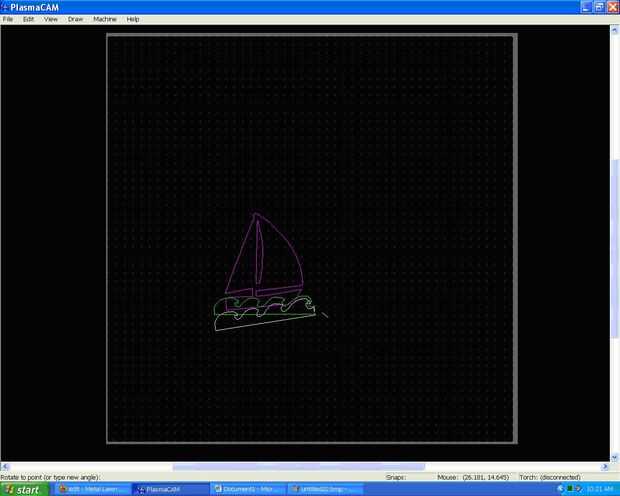

4. Gire la imagen pulsando r, clic en la imagen, luego arrastrarla al ángulo derecho, a continuación, haga clic en.

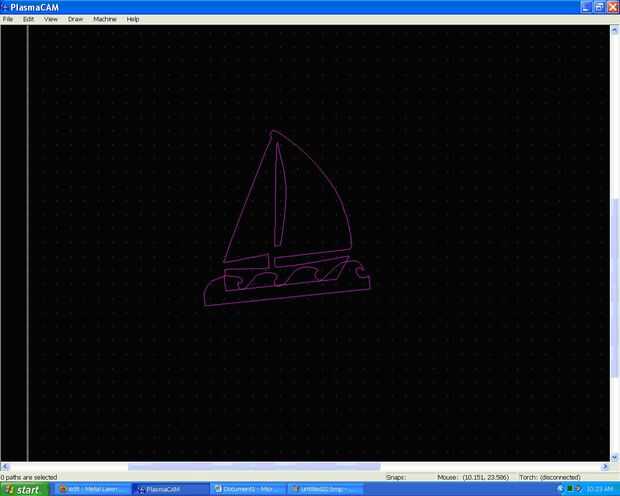

5. re tamaño pulsando s, haga clic en la imagen y arrastre el cursor hasta alcanzar el tamaño deseado.

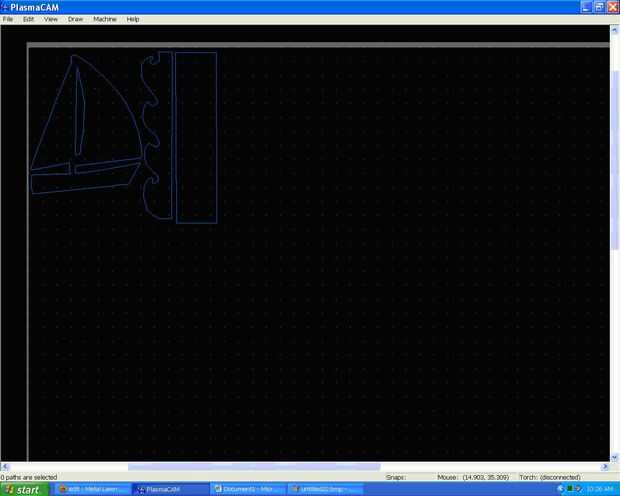

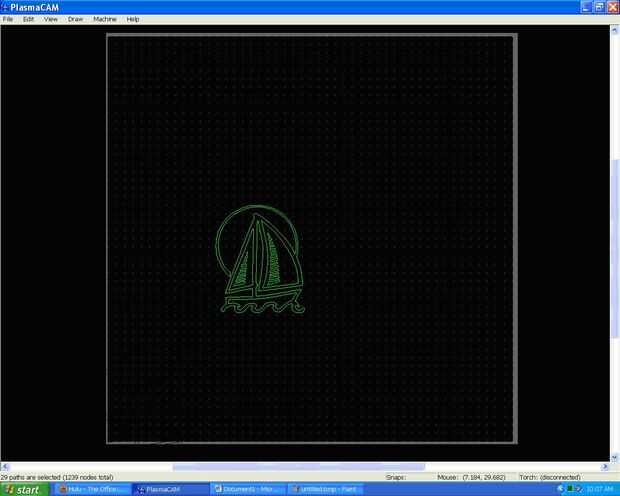

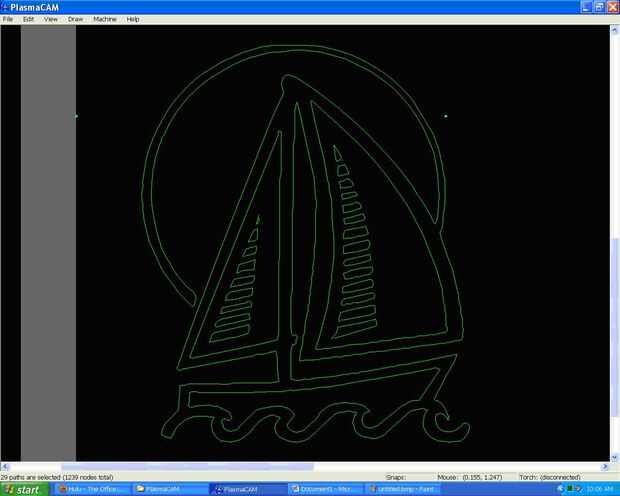

6. ¿es todo morado? Buena. Convertir a un camino cortado. Seleccione todas que las líneas y se dará vuelta al azules.

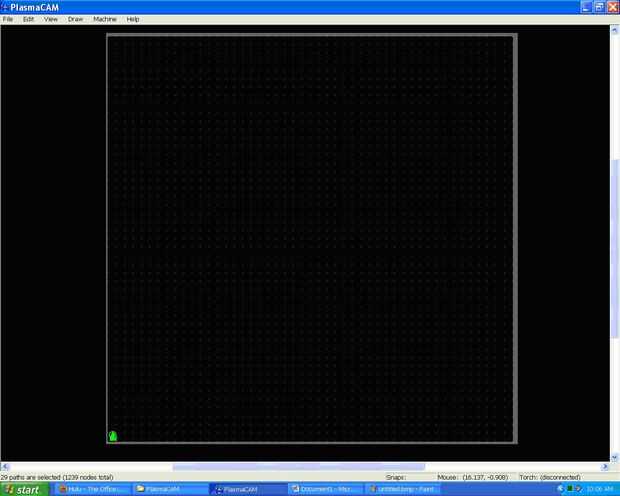

7. ahora estás listo para cortar.
