Proyectos de Arduino en un protoboard (no serial com) (1 / 5 paso)

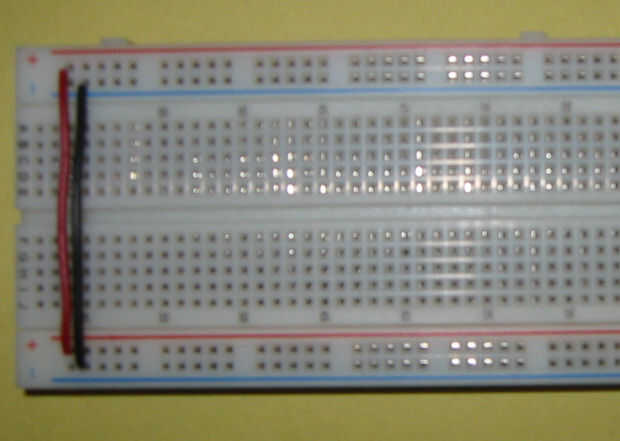

Paso 1: La fuente de alimentación

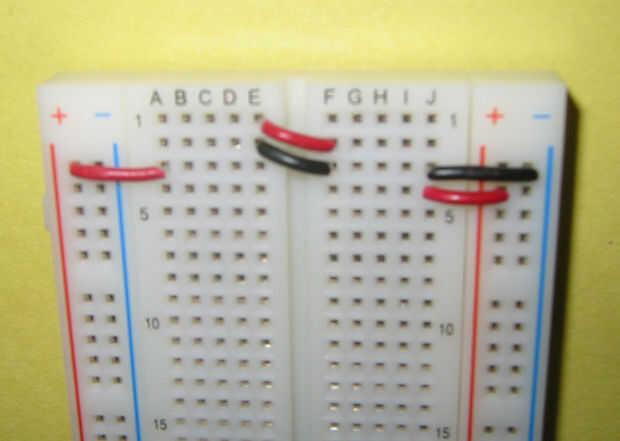

Paso/foto 2: Pop estas pequeñas piezas de alambre en las etiquetas te mostrará cuál es próximo

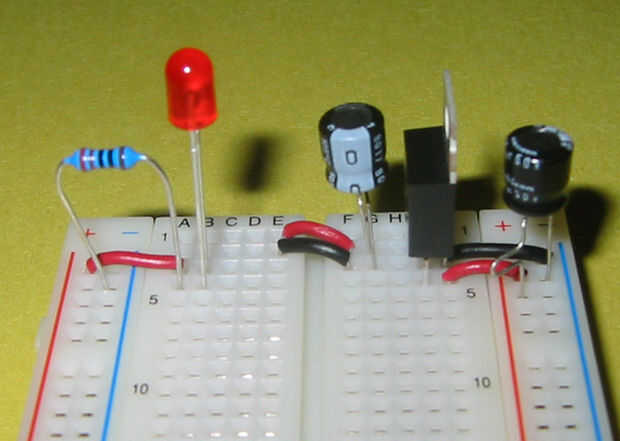

Paso/foto 3: Instale el hardware, aquí hay algunas cosas en cuenta: el cátodo (pata larga) del LED obtiene conectado a energía.  A diferencia de los resistores, condensadores electrolíticos de aluminio tienen una positiva y una negativa con el conductor.  La pierna con la franja gris por encima de ella significa es GND, y la pierna más larga es positiva.

-A 10 uF capacitor necesita estar ligada a PWR y GND antes y después del regulador de voltaje.  Asegúrese de que el cable largo va a poder, y el cable gris va a GND.
-El LM7805 se unen las líneas de energía de 3; 9V DC en la parte superior (pin 1), GND en el centro (pin 2) y C.C. 5V hacia fuera en la parte inferior (pin 3).
-Asegúrese de que su resistencia en serie con el LED, sigue la corriente a través del LED de conseguir demasiado alto.

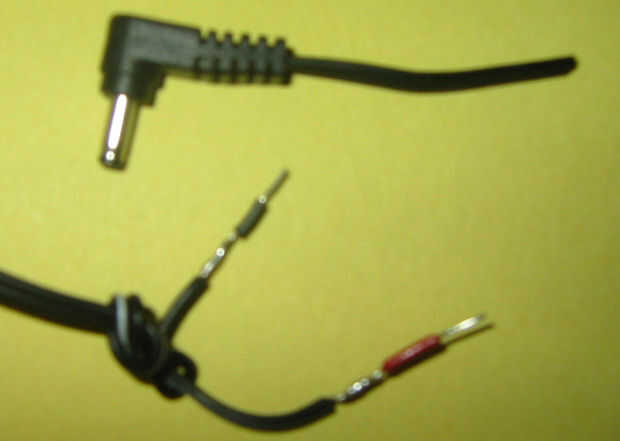

Paso/foto 4: Cortar el enchufe de la fuente de alimentación y en calibre 22 color un poco en los extremos de la soldadura.  El alambre con la tira blanca en él será PWR, el otro es tierra.

¡ PELIGRO!  Asegúrese de que estos dos conductores no tocan mientras la alimentación está en la pared.  Probablemente explotar, incendiarse y definitivamente se quemaría el suministro de energía.

Paso 5: Una vez que todo está conectado correctamente, conecte el suministro de energía y su poco LED deberá encenderse (esto es lo que queremos)
