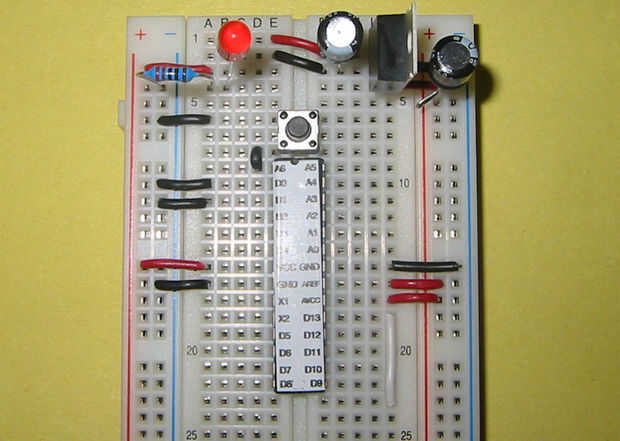

Paso 3: El ATmega328
-Pin 2 (RX): GND
-Pin 3 (TX): GND
-Pin 7 (VCC): VCC
-Pin 8 (GND): GND
-Pin 20 (AVcc): VCC
-Pin 21 (AREF): VCC
-Pin 22 (GND): GND
Las etiquetas de imagen te dará una pista sobre lo que pasa cuando para el siguiente paso.

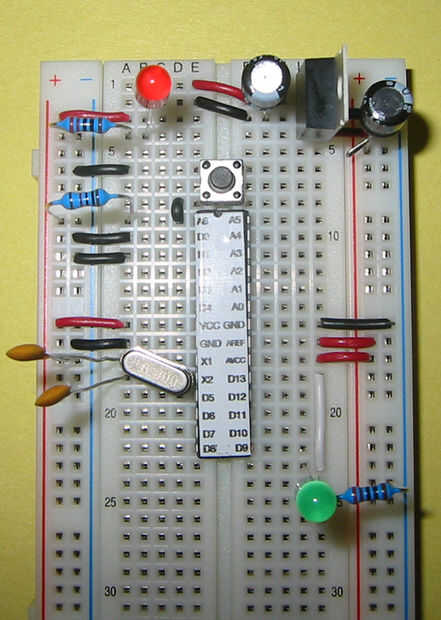

Paso/foto 2: Tiempo de hardware! Cosas a destacar: condensadores de disco de cerámica (como resistores) no tienen plomo positivo o negativo. En este instructable, cátodo (pata larga) el LED se va a poder y son seguidos por una resistencia a tierra.
-Conectar una resistencia de ohmio 10 k de VCC al pin 1
-Conectar el cristal al Pin 9 y 10, luego atar un cap pF 22 de 9 a tierra. Hacer lo mismo para 10 con toma de tierra.
-Conectar el LED del pin 13 al LED y seguir con una resistencia de 220 ohm.
