Paso 1: introducción
Construir en protoboard un circuito que controlará la corriente a través de una carga mediante el uso de modulación de anchura de pulso para la eficiencia de potencia máxima.
Para operar el circuito el usuario Conecte el circuito de una fuente de alimentación; Esto evitará que la carga en una constante predeterminada actual.
Especificaciones (no te preocupes estos bits todavía, voy a explicar lo que significan estos números más adelante)
Tensión de alimentación: 15V, 0V,-15V
Astable de frecuencia: 60KHz
Período de astable espacio: 16µs
Astable marca período: 0.7µs
Período de monoestable: 8µs (media del período el astable)
Voltaje de referencia: 2mV
Corriente de salida: 2mA
Explicación
1. Astable oscila cuando el circuito está conectado a fuente de alimentación.
2. caída borde del astable dispara el monoestable.
3. monoestable se mantendrá alto durante un período variable; este período es modulado por el amplificador de la diferencia.
4. Mosfet conmuta y permite actual a fluir.
5. circuito Set usos LC para suavizar la tensión en una corriente DC.
6. salida es alta, el LED se enciende.
7. corriente de carga es demasiado alta.
8. amplificador diferencia intenta hacerlo igual que la referencia cambiando su salida.
9. salida del amplificador de la diferencia cae.
10. período de monoestable disminuye.
11. monoestable en menos tiempo por oscilación del astable.
12. Mosfet se enciende por menos tiempo.
13. después de suavizar la tensión es menor.
14. menos corriente en la carga.
15. amplificador diferencia se levanta.
16. monoestable el período aumenta.

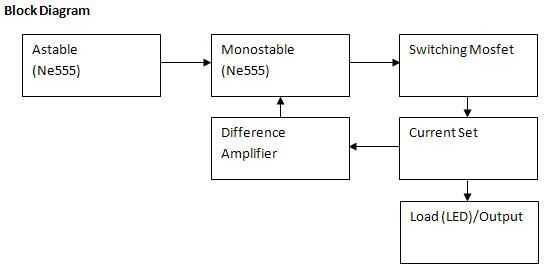

Diagrama de bloques:
Aquí es un diagrama donde he dividido el proyecto abajo en trozos 'manejables', voy a explicar cada parte individualmente para ayudar con la construcción.
