Proyectos de fin de semana: Mi altavoz de Plasma (arco de canto) proyecto en curso. (2 / 10 paso)

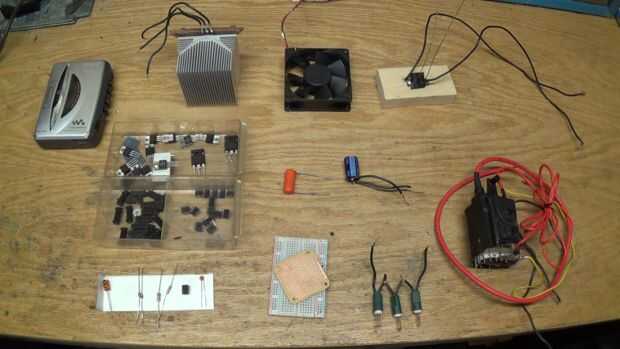

Paso 2: Componentes eléctricos que necesitarás:

~ ~ ~ ALIMENTACIÓN Y REQUERIMIENTOS TÉRMICOS: ~ ~ ~

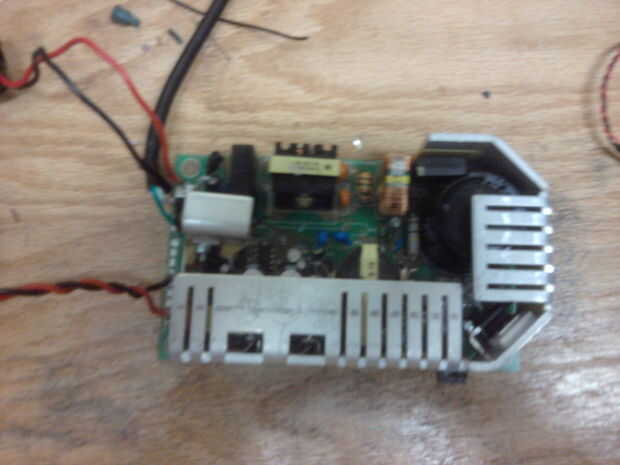

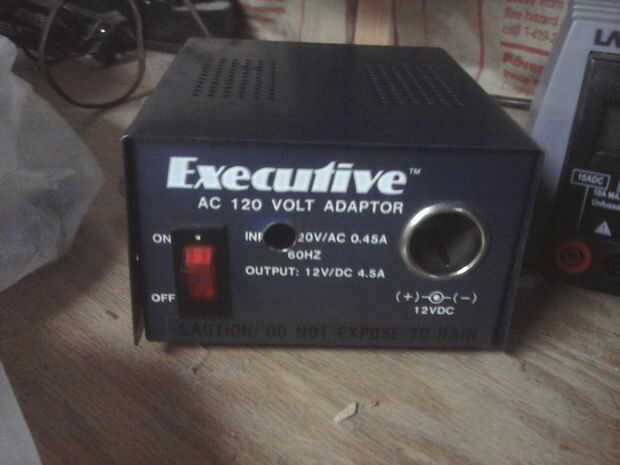

1. fuente de alimentación (Trabajo de las baterías deSLA , o una fuente de alimentación lineal carnosos buena 12-24V)
2. Grandes disipador de calor (tu MOSFET se dejó escapar la magia humo sin él).
3. ventilador de ordenador (para proporcionar activos en caso de refrigeración del disipador de calor no es suficiente.)

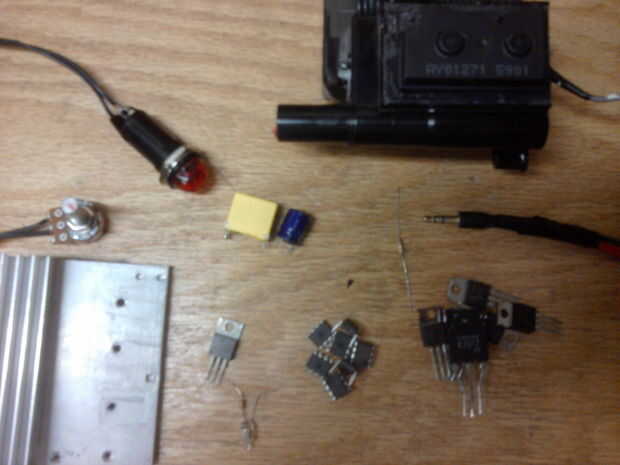

~ ~ ~ COMPONENTES electrónicos (para la versión 555): ~ ~ ~

1. transformador Flyback (usted puede conseguirlos de TV antiguo o en línea.)
2. Muchos MOSFETs de alta potencia (comprar estos en línea a granel o les puede salvar)
3. Gran película/MKP condensador (valor es experimental, sobre ~0.1µF ish).
4. 10 o más 555 temporizadores (Planea comprar en bulto. Ellos son fácilmente asesinados.)
5. titular de IC de 8 pines (si va a hacer el circuito permanente, es fácil de reemplazar el 555.)
6. resistencias de 2 x 10 K (estos funcionó bien para mí pero puede ser necesaria experimentación).
7. condensador de 1nF (También utilicé en el video 2 de estas en serie, para obtener un total de 500pf.)
8. 4 x 1N4007 o diodos sujeción 1N4148 (protege el 555 de picos de sobrevoltaje excesivos).
9. Condensador electrolítico de gran valor (alrededor de 1μF---470µF es fino).
10. Gran valor > 1000 µ F electrolítico Condensador de filtrado (mayor y menor ESR = mejor.)
11. Alambre de cobre grueso, bueno (> 14 AWG)
12. luz indicadora de (opcional)
13. Breadboard/protoboard

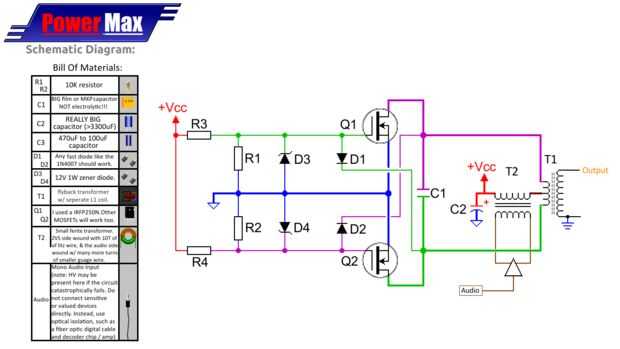

~ ~ ~ COMPONENTES electrónicos (para la versión de driver ZVS): ~ ~ ~

1. transformador Flyback (usted puede conseguirlos de TV antiguo o en línea.)
2. Por lo menos 2 MOSFETs de alta potencia (pedido de repuestos sin embargo. Recomiendo por lo menos 6)
3. Gran película/MKP condensador (valor es experimental, sobre ~0.1µF ish).
4. Cambio rápido de diodos (Estoy usando barato 1N4007)
5. Diodos zener de 15V 12 (Estoy usando de 1N4742A)
6. Gran valor alto (> 1000µF) condensador electrolítico de filtro (El más grande y baje el ESR, mejor.)
7. Ventilador de ordenador (recomendada para la refrigeración del condensador de tanque y tiempo de retorno)
8. Alambre de cobre grueso (> 14 AWG)
9. I ndicator lámpara (opcional)
10. Breadboard/protoboard
