Paso 3: Hacer circuitos impresos rápido módulos
El perfboard línea sólida se hace de fibra de vidrio por lo que es estable. Pretaladran y el revestimiento de cobre pre grabados en líneas paralelas. Primero la soldadura en los componentes principales. Entonces, todo lo que necesitas hacer es cortar las líneas que no necesita y añadir los cables donde usted los necesita.

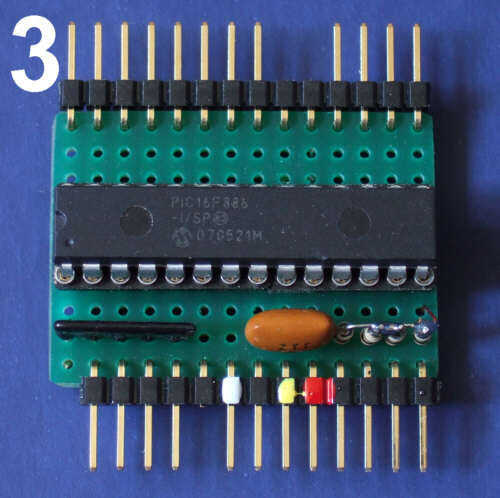

Pic3 muestra un módulo de controlador Picaxe x-2 28. Ha puesto a tierra resistencias para evitar sus entradas flotantes y encabezados para facilitar el acceso a todos que lo pins.

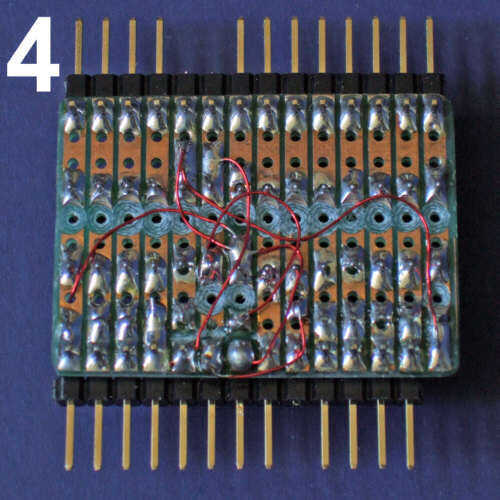

pic4 muestra la parte inferior de la placa de circuito. Los rastros de cobre continuo son taladrados con una broca 1/8 bit o cortar con un cuchillo, dondequiera que sea necesario un descanso. alambre de Magneto calibre 30 se utiliza para jumpers para completar el circuito. Con diseño cuidadoso en un módulo, generalmente se necesitan muy pocos cables de puente.
Yo generalmente código de colores los encabezados que van a poder y el serial y el serial a pines de programación.
