Proyectos PICAXE #1: Hacer rápido circuito impreso módulos (4 / 6 paso)

Paso 4: Superficie IC de montaje de módulos: Breakout Boards

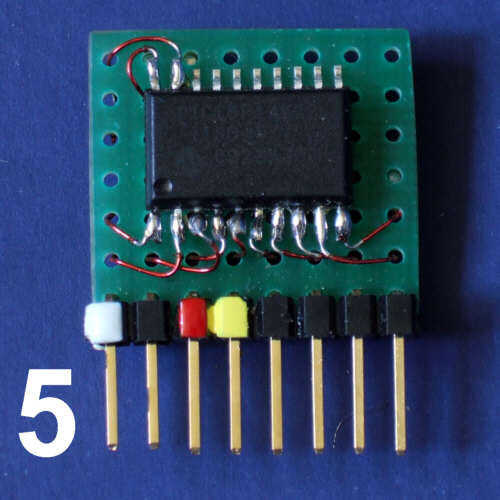

Pic5 muestra la versión de montaje superficial SOIC x-2 Picaxe 20 en un módulo de tablero de arranque. Es mi favorito microcontrolador Picaxe porque es muy pequeño todavía tiene un montón de entradas y salidas. No requiere ningún componente externo y actúa tan rápido como 64 Mhz.

Para obtener más información acerca de cómo fácilmente soldar componentes de montaje superficial ver aquí:
