Paso 5: Error en módulos

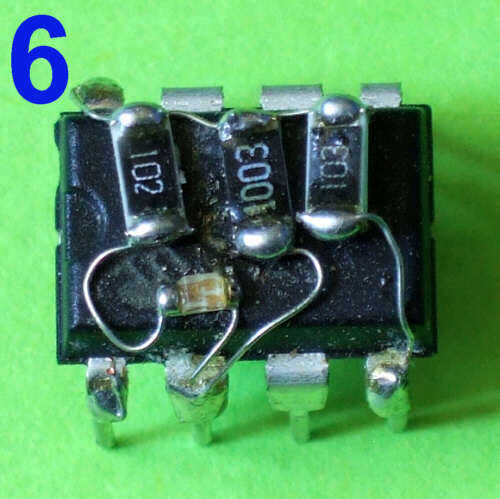

En lugar de estilo dead bug donde se sueldan los componentes debajo de la IC, aquí ellos se sueldan en la parte superior. Esto permite que el Picaxe 08m enchufe en un protoboard u otra toma de IC.
Proyectos PICAXE #1: Hacer rápido circuito impreso módulos (5 / 6 paso)
