Prueba de humedad: Construir un horno de temperatura baja Arduino controlado (1 / 8 paso)

Paso 1: Materiales necesarios

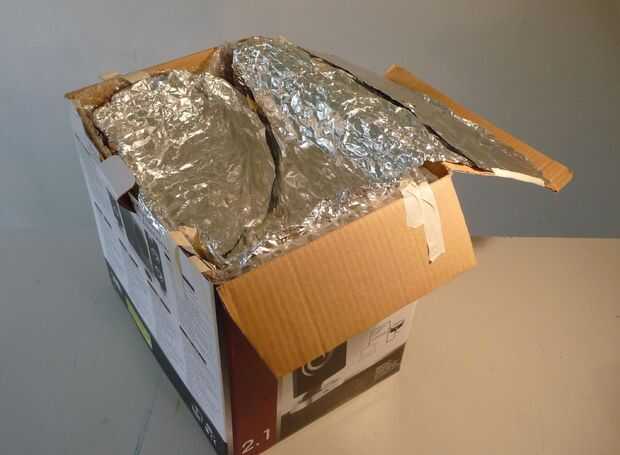

envase para el horno: utilizamos una caja de cartón, papel aluminio y cinta para adherir el papel aluminio a la caja.

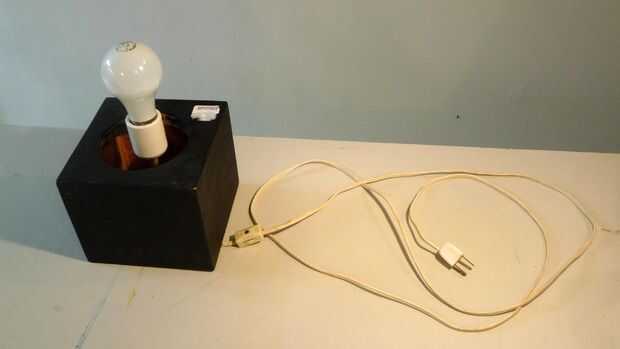

Para la fuente de calor: y bombilla incandescente (hemos utilizado una bombilla de 75 vatios) con lámpara y enchufe.

Para el control de la temperatura:

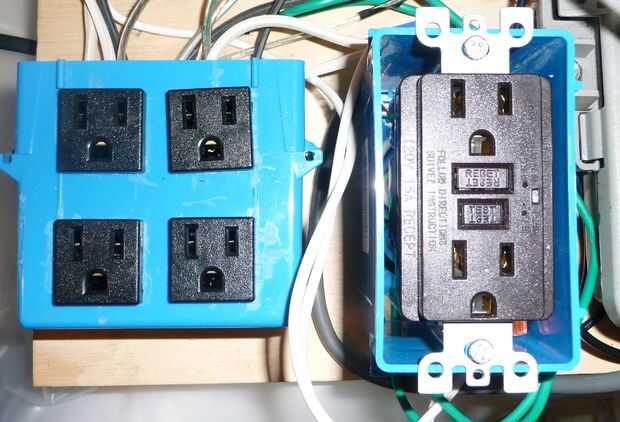

-un Interruptor de falla de tierra (GFI o GFCI), el tipo de enchufe que tiene en su cuarto de baño.  Siempre debe usar una de estas jugando con la corriente alterna, porque muriendo apesta.

-una toma de corriente estándar y una caja para albergar sus cables.

-14 calibrador de alambre para la electrónica AC

-Capuchones para uniones de cable AC

-un relé de estado sólido (Sharp S202S02, DigiKey parte # 425-2403-5-ND).

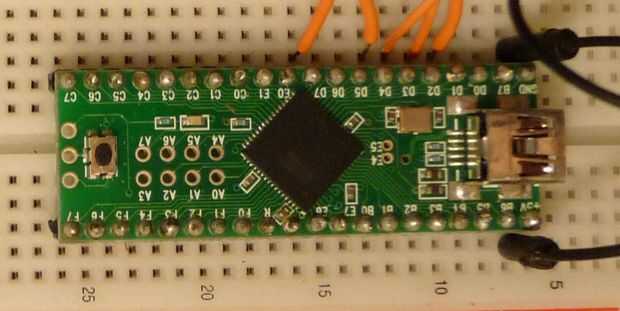

-un Consejo de desarrollo de microcontrolador como un Teensy, Arduino, Freeduino, etc.. Queremos mantenerlo local (y barato) aquí en Portland, OR para que utilizamos el Teensy.

-microUSB cable USB regular

Descarga de software - Arduino 21 en http://arduino.cc/en/Guide/HomePage

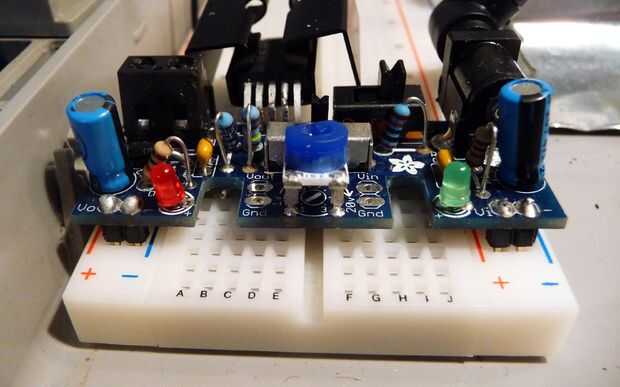

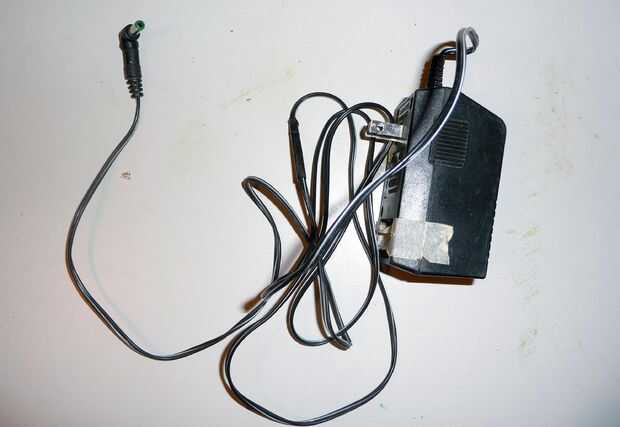

-fuente de alimentación para el microcontrolador para que no tenga que mantenerlo conectado al ordenador (utilizamos alimentación breadboardable de LadyAda).

-Utilizamos un protoboard para la electrónica de la CC no BREABOARD de corriente alterna!

Para medir la temperatura:

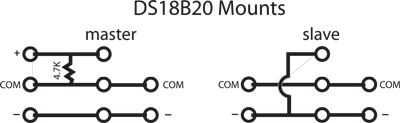

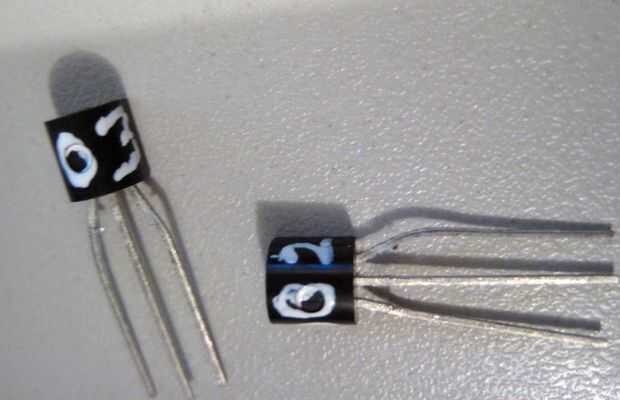

Dallas OneWire DS18B20
Estas cosas son impresionantes y bastante baratos. A granel caen por debajo de $4. Son uno mismo-calibración, dispositivos de baja potencia y el DS18B20 tiene una precisión de 1/2 grados Celsius. Fácilmente se conectan para poder parasitario o independiente. La guía oficial de Arduino OneWire describe cómo funcionan y te proporciona enlaces a bibliotecas.
Mat creó su propia



para conectar las cadenas largas de sensores de temperatura para microcontroladores, pero realmente no necesitan estos.  solo tenemos 100 de ellos.
