Prueba rápida para tubos electrónicos (1 / 2 paso)

Paso 1: Circuitos de tubo

Hasta la década de 1970 muchas farmacias y tiendas de electrónica venden tubos del electrón. Aquellos fuera de los Estados Unidos conocen como válvulas. Cada tienda de venta de tubos generalmente tenía un tubo máquina con varias tomas de docena de tubo y varias cartas para encontrar los datos correctos para el tubo de prueba.

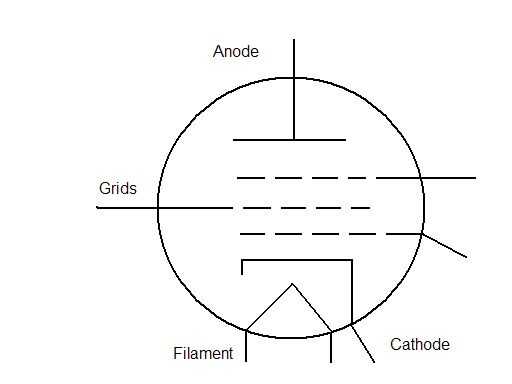

Abajo está el diagrama eléctrico para un tubo típico. El filamento se calienta cuando la corriente pasa a través de él. Cuando está calentado por el filamento, el cátodo emite electrones que son atraídos por la carga al ánodo. Varias rejillas introducir cargas de señal, a menudo fluctuante, para restringir o para acelerar el flujo de electrones hacia el ánodo.

Aunque hay un número de cosas que pueden salir mal en un tubo de electrones, uno de los más comunes es que el filamento se queme.
