Paso 1: El módulo y los relés.

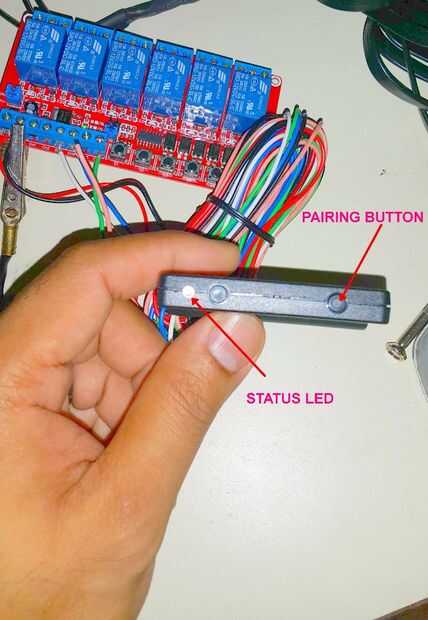

El manual pdf para el módulo que os adjunto para su placer de la visión. El módulo tiene salidas para:
CERRADURA
DESBLOQUEAR
START/STOP
TRONCO
PÁNICO
Cada salida activada va a 0V, es decir son todo activo bajo. Cuando el comando de mi teléfono Android va al módulo, el cable de salida relevante va a 0V. Muy fácil ¿EH?
Ahora, para cualquier persona con una vieja alarma Viper, cualquier alarma o sin alarma, utilizando un par de relés le permitirá utilizar este módulo Bluetooth Smart Start en cualquier vehículo.

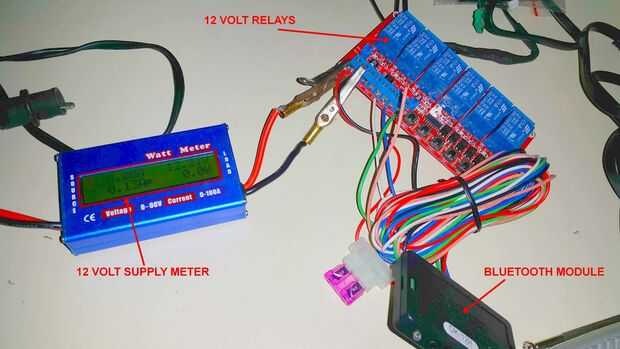

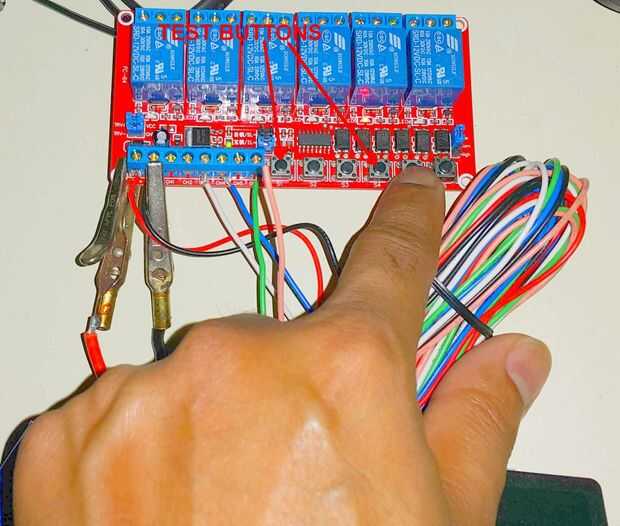

Usé un repuesto de 12 voltios, la tarjeta de relés 6. Tengo esta tarjeta establece en activo bajo para activar los relés. Producto muy fresco otra vez de Amazon. Cada canal de relé tiene un pulsador de prueba. También configurar los relés para modo momentáneo (otros modos incluyen seguro y alternativo).
