Paso 1: Caída de voltaje a través de LEDs

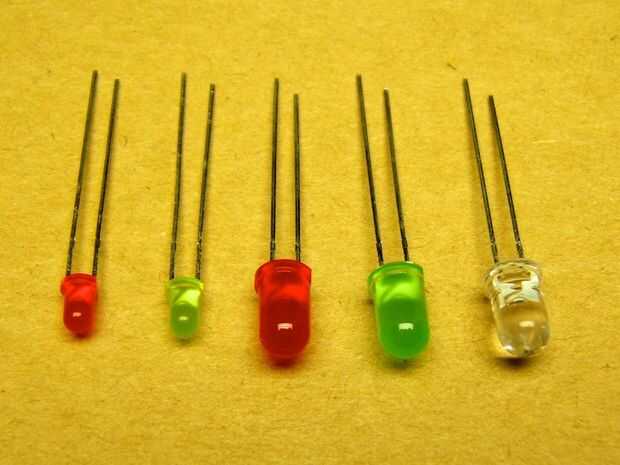

Mi primer paso fue medir la caída de tensión en diferentes colores de LEDs, con una variedad de resistencias serie para limitar la corriente.

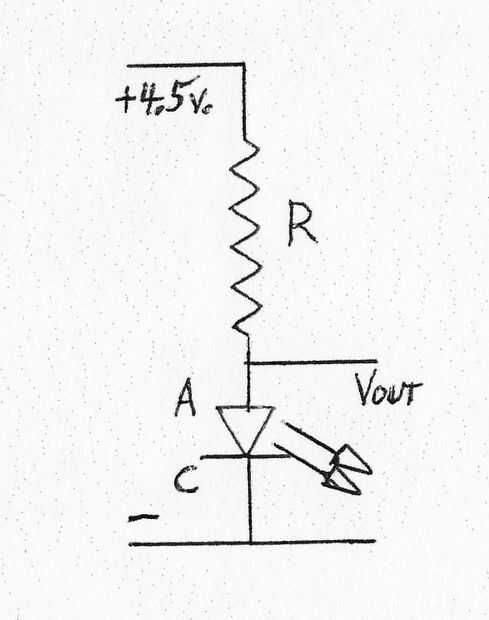

LED tienen un cable largo (el ánodo) que conecta con la resistencia y luego el lado positivo de la batería y el cable corto (cátodo) va para el lado negativo. También puede identificar el cátodo por una parte plana pequeña en el borde de su envase en forma de sombrero.

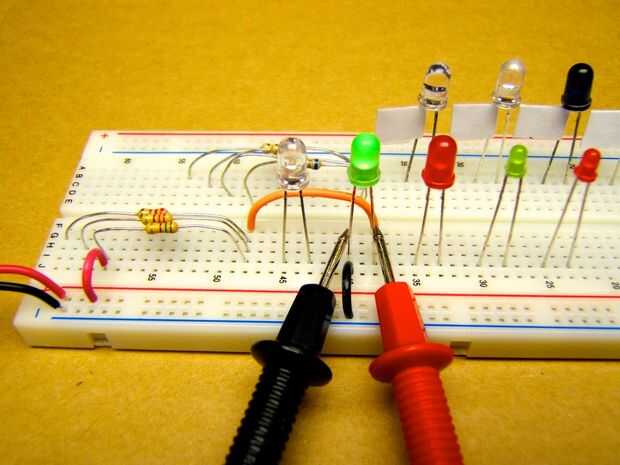

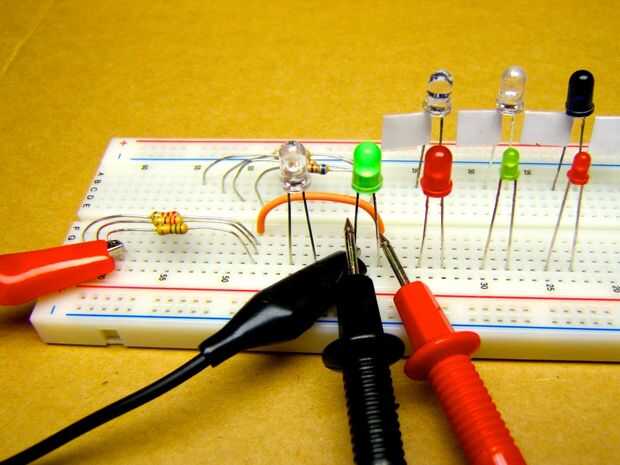

Dos fotos muestran las conexiones para la luz verde para una de las pruebas. Un puente naranja está entre el ánodo del LED y la fila de 5 hoyos de las resistencias. Una foto muestra un cable negro desde el cátodo del LED a la fila de tiempo negativa y un puente rojo de una de las resistencias a la fila positivo rojo. Los cables rojo y negro ya van la izquierda para el soporte de la batería. El voltímetro lleva puntas de toque el LED. En la segunda foto de la protoboard, en lugar de utilizar estas largas filas, me pareció más fácil de alimentar directamente a las partes para la mayoría de las pruebas mediante el uso de cables con pinzas cocodrilo.
Caída de voltaje en cada LED
rojo 3 mm verde 3 mm rojo 5 mm verde 5 mm blanco
resistencia de 150 ohm (aproximadamente 15 mA) 2.24 de _ _ _ _ 2.18 _ _ _ 2.28 _ _ _2.18 _ _ _2.05
resistencia de 220 ohm (aproximadamente 10.5 mA) 2,14 _ _ _ 2.11 _ _ _ 2.16 _ _ _2.11 _ _ _2.01
Resistencia de 2,2 K ohm (aproximadamente 1,2 mA) 1,86 _ _ _ 1,88 _ _ _ 1,86 _ _ _ 1,88 _ _ _1.87
Como puede verse, la tensión fue bastante similar para todas las combinaciones de LED y el resistor. La resistencia de 2,2 K ohm redujo la corriente tanta que los LEDs apenas brillaban.
El LED blanco se ve claro con ningún voltaje aplicado, pero brillaba amarilla (no blanca) con cada resistencia.
