Paso 4: de células solares

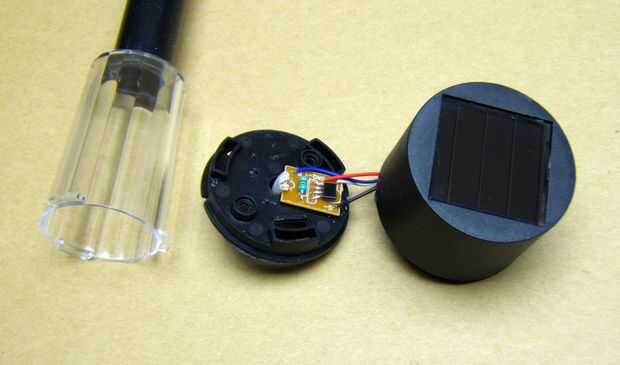

También, una célula solar convierte luz en electricidad. Compró una lámpara solar del jardín muy barata, lo llevó aparte, había cortado los cables de la célula solar y repetir las pruebas de paso #3. Las tripas de la lámpara contienen un pequeño circuito, que parece interesante, pero eso es algo a ser descubierto algún otro tiempo. La placa de circuito mostró cual cable es positivo (uno blanco) y que era negativo (uno negro). Los otros dos cables van a la batería recargable.

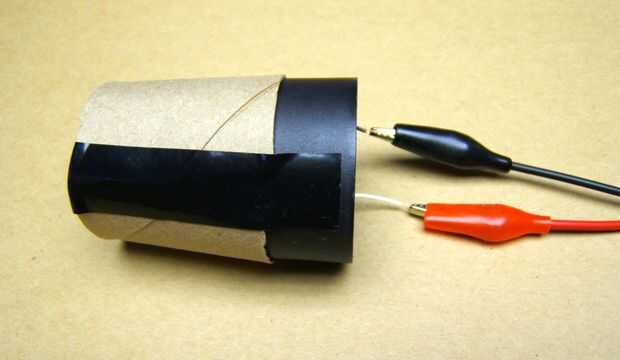

La célula solar no es muy direccional. Blindado de la sala con la mitad de un rollo de papel higiénico, después de rajar longitudinalmente el rollo porque era un poco demasiado pequeño y cubriendo el vacío con cinta aislante. Una foto muestra esto por encima. Utilizando cables con pinzas cocodrilo, van las puntas del voltímetro a los cables de la célula solar. Esto permite que la célula solar mover fácilmente a lo LED en las fuentes de luz a diferentes distancias.
Célula solar _ _ _ _ con diagonal inversa
Alone _ _ _ 680 _ _ 10K _ _ 47K _ _ 330K
Luz del sol en mediodía _ _ _ _ _ _ _ _ _ 2,60 _ _ _ 6.63 _ _ 7.13 _ _ 7.16 _ _ 7.18
Bombilla, 6 pulgadas _ a _ _ _2.19 _ _ _ 0.43 _ _ 5.48 _ _ 6,57 _ _ 6,62
Bombilla de luz, 12 pulgadas _ a _ _ _ 1,98 _ _ 0,13 _ _ 1.76 _ _ 6.11 _ _ 6.43
Bombilla de luz, 24 pulgadas _ a _ _ _ 1,87 _ _ 0.05 _ _ 0,58 _ _ 2.34 _ _ 6.21
Emisores de infrarrojos, TV control remoto, etc. _ _ _0.00 _ _ _ 0.00 _ _ 0.00 _ _ 0.00 _ _ 0.00
Bajo el trabajo tabla _ _ _ _0.00 _ _ _ _ 0,01 _ 0.18 _ _ 0,66 _ _ 1,81
Las tensiones de emisores de IR, control remoto de TV y Faro LEGO IR en la tabla anterior son los voltajes adicionales después de restar el voltaje oscuro. Había medido en la mesa.
Aunque el artículo de Wikipedia sobre fotodiodos afirma que "... una célula solar tradicional es sólo un fotodiodo del área grande," hubo algunas diferencias en las mediciones. La célula solar no produce un voltaje en la oscuridad. No ve la luz infrarroja. Y para la luz visible, sin prejuicios atrás, produce aproximadamente cuatro veces el voltaje del fotodiodo que he probado.
