Paso 7: Detectores de infrarrojos (IR) (FOTOTRANSISTORES)
Un fototransistor amplifica la luz brilla sobre él y puede ser conectado en una configuración de emisor común (con una resistencia en serie entre el colector y la energía positiva) o colector común (con una resistencia entre el emisor y el lado negativo). Los detalles están en este sitio web:
http://www.radio-Electronics.com/info/Data/semicond/phototransistor/Photo-transistor-Circuits-Symbols.php
El sitio web también afirma que el circuito puede operar en uno de dos modos. Con una resistencia de valor grande se encuentra en modo de interruptor, y la tensión de salida es muy baja con poca o ninguna luz y cambia a alta con algunos o con mucha luz. Con un pequeño resistor está en modo activo, y la tensión de salida varía más o menos proporcionalmente con la cantidad de luz.

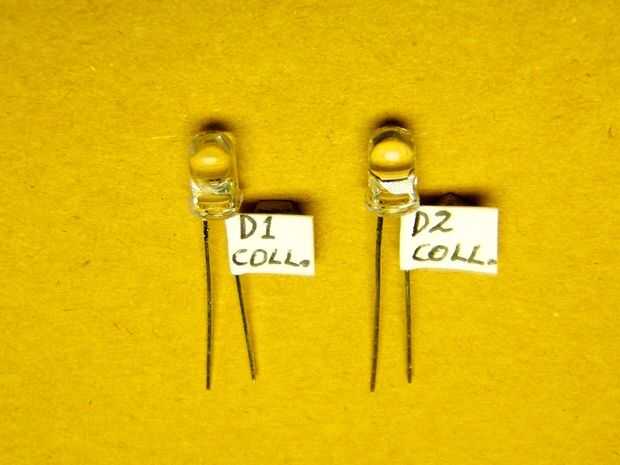

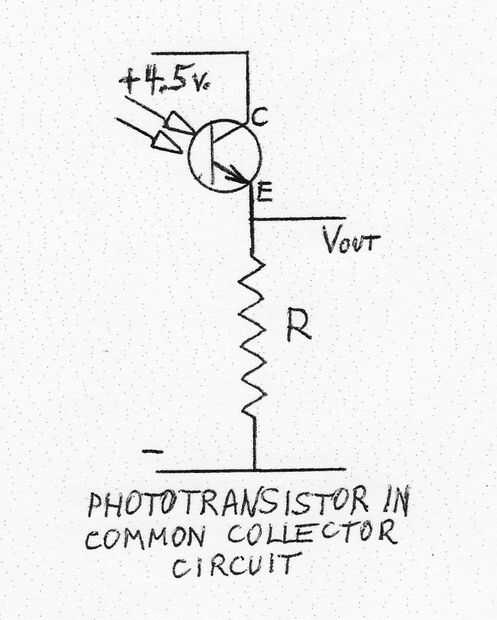

He utilizado la configuración de colector común para obtener tensiones que aumentan cuando se detecta la luz. El embalaje del detector declaró que el colector es el plazo de ejecución corto y tiene una parte plana pequeña en el borde de su envase en forma de sombrero. Va al borne positivo de la batería. El emisor es el largo. Va a la resistencia, que va a la terminal negativa. (En Internet hay algunos sitios web que muestran lo contrario de los conductores de cortos y largos de un fototransistor).
También medí el voltaje a través de los fototransistores ellos mismos sin poder ser aplicado. Son detectores infrarrojos, pero también recoger la luz de la habitación y que deba ser blindado envolviendo cinta aislante a su alrededor.
Resultados para detector #1 (caballero Lites KID-7404):
Colector común de detector _ _ _ _
Solo _ _ _ 680 _ _ 10K _ _ 47K _ _ K 330
Luz del sol en mediodía _ _ _ _ _ _ _ _ _ 0.00 _ _ _ 4.39 _ _ 4,44 _ _ 4.45 _ _ 4.47
Bombilla, 6 pulgadas _ a _ _ _0.00 _ _ _ 4.32 _ _ 4.43 _ _ 4,44 _ _ 4.47
Bombilla de luz, 12 pulgadas _ a _ _ _ 0.00 _ _ 4.27 _ _ 4.43 _ _ 4.43 _ _ 4.47
Bombilla de luz, 24 pulgadas _ a _ _ _ 0.00 _ _ 4,08 _ _ 4.40 _ _ 4,42 _ _ 4.46
Emisor de IR #1, 12 pulgadas away_ _0.00 _ _ _ 0,46 _ _ 2.10 4.27 de _ _ _ _ 4.32
Emisor de IR #2, 12 pulgadas away_ _0.00 _ _ _ 1.13 _ _ 4.31 4,37 de _ _ _ _ 4,40
TV control remoto, 12 pulgadas lejos _ _ _ 0.00 _ _ _ 0,08 _ _ 1.23 _ _ 1.84 _ _ 2.40
LEGO IR beacon, 12 pulgadas lejos _ _0.00 _ _ _ _ 0,01 _ 0,22 _ 0,41 _ _ _ 0,51
Bajo trabajo table_ _ _ _ _ 0.00 _ _ 0.00 _ _ 0.00 _ _ 0.00 _ _ 0.03
Resultados para detector #2 (Catálogo #2760142 de Radio Shack):
Colector común de detector _ _ _ _
Solo _ _ _ 680 _ _ 10K _ _ 47K _ _ K 330
Luz del sol en mediodía _ _ _ _ _ _ _ _ _ 0.60 _ _ _ 2.75 _ _ 5.02 _ _ 5.05 _ _ 5.06
Bombilla, 6 pulgadas _ a _ _ _0.43 _ _ _ 0,23 _ _ 3.78 _ _ 4,83 _ _ 4.87
Bombilla de luz, 12 pulgadas _ a _ _ _ 0,40 _ _ 0,07 _ _ 1,09 _ _ 4.64 _ _ 4.80
Bombilla de luz, 24 pulgadas _ a _ _ _ 0,36 _ _ 0,02 _ _ 0.31 _ _ 1,87 _ _ 4.74
Emisor de IR #1, 12 pulgadas away_ _0.24 _ _ _ 0.00 _ _ 0.01 0.06 de _ _ _ _ 0.54
Emisor de IR #2, 12 pulgadas away_ _0.28 _ _ _ 0.00 _ _ 0.04 0.19 de _ _ _ _ 1.56
TV control remoto, 12 pulgadas lejos _ _ _ 0,11 _ _ _ 0.00 _ _ 0.01 _ _ 0.04 _ _ 0.24
LEGO IR beacon, 12 pulgadas lejos _ _0.02 _ _ _ _ 0.00 _ 0.00 _ 0.00 _ _ _ 0.06
Bajo trabajo table_ _ _ _ _ 0.00 _ _ 0.00 _ _ 0.00 _ _ 0.00 _ _ 0.01
En la configuración de colector común, detector de #1 fue mucho más sensible a bajos niveles de luz. Medir sólo los detectores, sin embargo, detector #1 demostró cero tensión para todas que las fuentes de luz pero detector #2 tenía lecturas similares a fotodiodo. De hecho, las tensiones para detector #2 en la configuración de colector común eran áspero similares a fotodiodo con tendencia inversa en el paso 2. ¿Tal vez #2 el detector es un fotodiodo a pesar de que el paquete dice fototransistor?
Emisor #2 produce más luz infrarroja que emisor #1.
