Paso 4: Inspección - usar tus ojos y tu ingenio

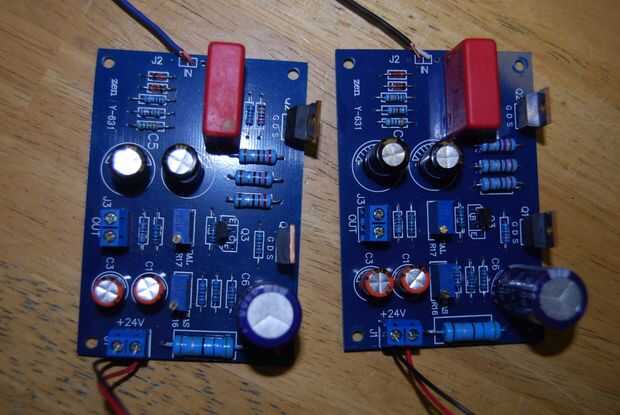

Ahora que la información recogida ha dirigido a un área de problema (en mi caso la placa de circuito de canal izquierdo), detener la prueba. Es tiempo para observar, con cuidado. Examinar todas las juntas de soldadura para soldadura pobre, puentes, cordones de alambre, soldadura de blobs y nada feo. Doble Compruebe todos los conectores y pines prensados. Es a menudo cosas mecánicas que le morderá. ¿Hay simetría? En mi caso, las tablas de izquierda y derecha son lo mismo. Me puso al lado y en comparación con cada componente. Si no es así, compruebe el valor de cada componente - aprender los códigos de color del resistor. Si tienes alguna pieza extra desinstalado, medir sus valores. Para sistemas mecánicos, están buscando cosas vinculantes, no apretado abajo bien, deslizamiento, flexión.

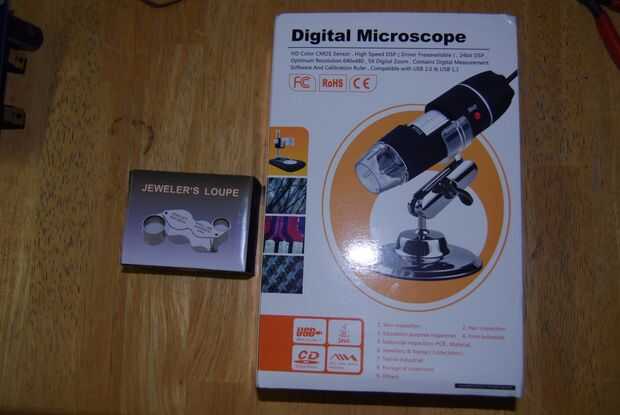

Hay muchas maneras de hacer la inspección. Soy muy miope y puede sacar de mis gafas para un enfoque de cerca. Tengo un número de luces alrededor con lupas en. Hay ésos lupa sexy que cualquiera puede poner en la frente o el clip en gafas. Usted puede poner algunos óptica (de lupe, rescatados desde un escáner o acabo de comprar) delante de la cámara de su teléfono celular. O, podría tener acceso a un microscopio estéreo inspección si tu círculo de geek es lo suficientemente diversa.
Aquí hay otro pensamiento: sabemos que algunas partes son polarizadas o tienen requerimientos de orientación, otros no.
No hay requisitos: pin de bombillas 2 resistencias cambia 2 bobinas de alambre
A veces requiere orientación: condensadores (polarizado y no polarizado) multi-pin cambia (depende el interruptor) conectores (algunos son simétricos, la mayoría tienen algún tipo de clave)
Siempre: Diodos LEDs semiconductores en general baterías DC motores
