Paso 12: Añadir el protoboard

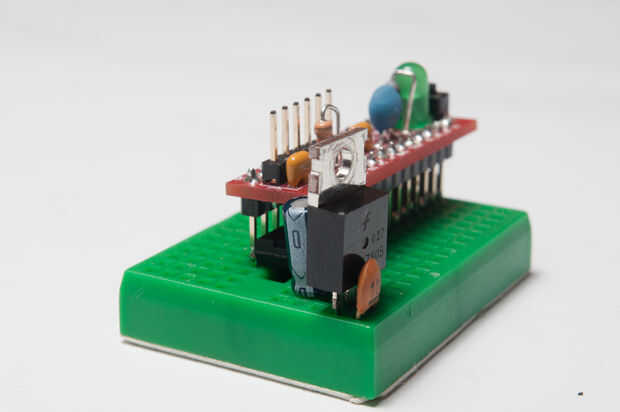

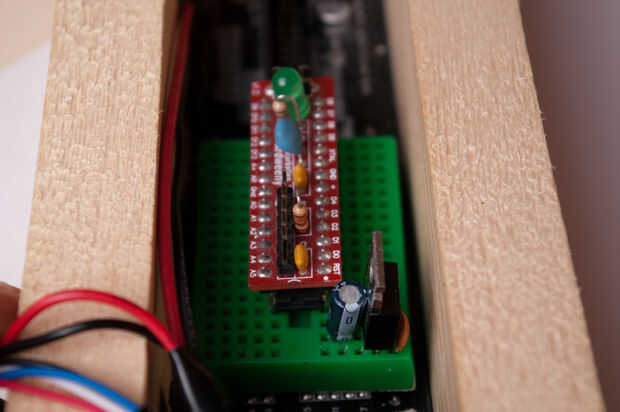

Enchufe su regulador de voltaje y Ardweeny en la protoboard, asegurándose de que la Ardweeny es hasta un extremo y el regulador de tensión hasta el otro, impidiendo la superposición de las patas. Inserte el 0.1 uF capacitor entre la entrada del regulador de voltaje y las piernas del suelo. Poner la pata positiva del capacitor de 10 uF en el bus de salida del regulador y la pata negativa en el bus de tierra. Ahora retire la placa de respaldo (muy emocionante) y pegarlo sobre el chip Holtek plano, montaje en superficie en la parte posterior de la pantalla del panel más cercano al interruptor de alimentación y puertos IO.

Compruebe la ficha técnica para su regulador de voltaje determinar que el pin es de entrada, que es tierra y cual es la salida (por lo general la secuencia es IN-GND-OUT, va de izquierda a derecha mirando el frente del regulador, pero asegúrese de su hoja de datos). Desde bus de tierra del regulador está recibiendo probablemente un poco completo por ahora, utilice un puente pequeño protoboard para conectar a un bus no utilizado en el otro lado de la protoboard. Enchufe el cable de corriente del campo común del conmutador en bus de entrada del regulador y el cable de tierra desde el DC jack en el nuevo bus de tierra. Usando dos puentes más (rojos y negros) conectan salida de regulador de voltaje y el negativo común a los buses de conexión a la Ardweeny V + y GND pernos.
