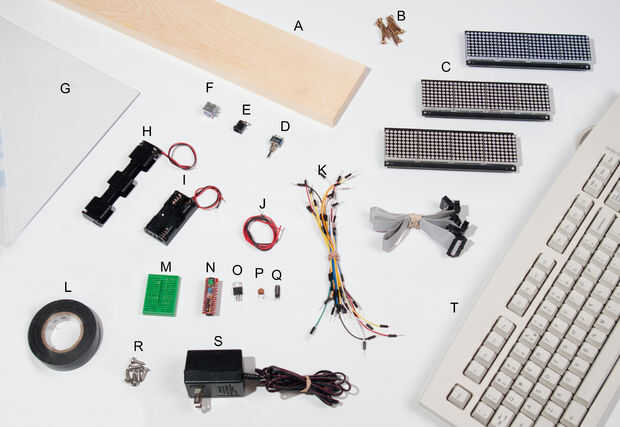

Paso 1: Materiales y herramientas
Marco de madera (A): 4' de 1 x 4 (dimensiones nominales) o tablero de tamaño similar o doble que la longitud de 3/4 "x 1 5/8" stock
Ocho tornillos (B) para madera: #8, 1 ¼" de largo
Tres 8 x 32 de matriz de puntos LED pantallas de Sure Electronics (C). $12,90 ea. http://www.sureelectronics.net/goods.php?id=1118
Conector de alimentación DC para que coincida con su adaptador (E). Aquí es un estándar de 2,1 mm de Sparkfun para $1,25 http://www.sparkfun.com/products/119
SPDT (on-off-on) interruptor (D). Digikey # de parte: 450-1527-ND
Puerto PS/2 de una vieja placa base del ordenador (F) (pedir un local tienda de computadoras y probablemente le dará una placa de difunta gratis).
Una 21 "x 4" pieza de 1/8" o 1/4" Lexan o plexiglás (G) (intentar su taller local de vidrio). Usé esto para hacer un claro respaldo para el marco, para que todavía se podía ver lo que dentro de. Paneles de madera o plástico trabajaría demasiado.
2 AA batería titular (I) http://www.sparkfun.com/products/551
4 soporte de la batería del AA en una configuración larga y plana (H) http://www.sparkfun.com/products/9547
Unos pies de 22 AWG habían trenzado de alambre (J).
Jumpers de la placa flexible (K). $6,00 en Solarbotics: http://www.solarbotics.com/products/21035/
Puede utilizar cable sólido de calibre 22 para esto, pero especialmente diseñadas para breadboard jumpers son más flexibles y más fáciles de usar, vale la pena el gasto.
Cinta eléctrica o calor tubería del encogimiento del (L).
Mini protoboard autoadhesiva (M): $3,95 en Sparkfun: http://www.sparkfun.com/products/8802 o $4,00 en MakerShed: http://www.makershed.com/ProductDetails.asp?ProductCode=MKKN1
Microcontrolador Ardweeny (N), MakerShed ($9,95) http://www.makershed.com/ProductDetails.asp?ProductCode=MKSB012 o Solarbotics ($9,99) http://www.solarbotics.com/products/kardw/
El Ardweeny es un microcontrolador Arduino-compatible con una huella pequeña, el tamaño del chip Atmega sí mismo. Esto (y su coste igualmente diminuto) hacen una excelente opción para proyectos basados en el protoboard que necesita para caber en pequeños lugares. A diferencia de la Arduino, Ardweenies requiere un adaptador externo USB/serial. También son bastante baratos: $15 de MakerShed ( http://www.makershed.com/FTDI_Friend_v1_0_p/mkad22.htm ) o Sparkfun ( http://www.sparkfun.com/products/9716 )
regulador de 5V (O). los reguladores 7805 están barata y abundante ($0,29 de MakerShed: http://www.makershed.com/ProductDetails.asp?ProductCode=JM51263) sino un modelo de bajo de la salida como el lm2937 le dará más tiempo de funcionamiento con pilas, especialmente si está usando bajo voltaje NiMH AAs ($1,50 en Solarbotics: http://www.solarbotics.com/products/lm2937/)
Condensador cerámico de 0.1 μF (104) (P)
Condensador electrolítico 10 μF (Q)
Seis pequeños tornillos de cabeza (R) (para la celebración de la contraportada)
9-12v AC/DC adaptador (S). El mejor lugar que he encontrado para conseguir adaptadores es una tienda del ejército de salvación. Suelen tener una gran selección para cerca de $1 una pieza. Si no tienes una tienda de segunda mano, es de $5,95 en Sparkfun (http://www.sparkfun.com/products/298) o $6,50 en MakerShed (http://www.makershed.com/ProductDetails.asp?ProductCode=MKSF3)
Teclado PS/2 estándar (T) o teclado USB con adaptador PS/2.
Para reducir complicaciones y entrada en tiempo, puede adquirirse un kit que contiene los materiales recogidos para construir este proyecto en el Maker Shed tienda: http://www.makershed.com/PS_2_You_Parts_Kit_p/msps2u.htm
Herramientas:
Sierra de mano o tronzadora
Sierra de mesa (opcional)
Cincel
Cinta de medición
Taladro y brocas
Destornillador
Cautín y soldadura
Alicates y cortadores
Pistola de pegamento
Programador serial FTDI (disponible en sparkfun por $14.95 - http://www.sparkfun.com/products/9716)
