PS/2/te: Donde quiera que vaya, LED tablero digital (8 / 15 paso)

Paso 8: El sistema de alimentación de alambre

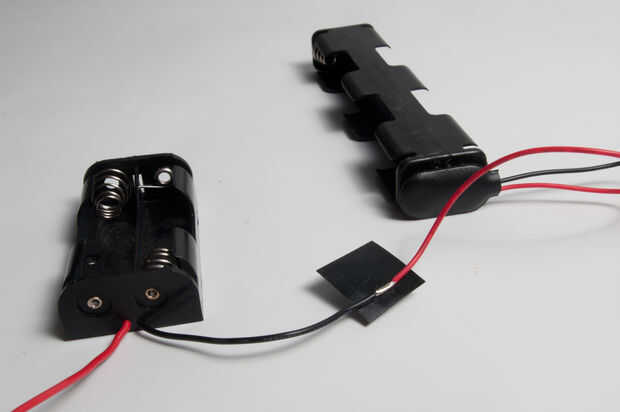

Conectar las dos baterías en serie por soldar el positivo de un paquete al cable negativo de la otra. Los dos cables restantes se unirá al interruptor y DC jack. Alargar los cables restantes si es necesario para que lleguen desde donde los paquetes de baterías va a ser (pongo en el otro extremo de los puertos) a la ranura donde el interruptor y jack van a ser. Cinta o calor encogen las conexiones.

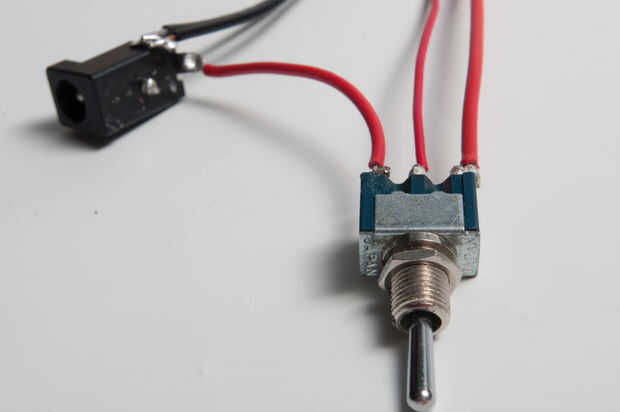

Corte el extremo de uno de sus puentes de tablero negro y tira el cable de la lata. Hacer lo mismo con un Jersey rojo. Soldar el extremo sin el puente terminó en una protoboard negro y el cable negro de los paquetes de baterías en el terminal negativo de su toma de poder de DC. Soldar un trozo corto de hilo rojo entre el terminal positivo en la toma de CC y uno de los contactos fuera del interruptor. Conecte el jumper rojo terminó en un protoboard el interruptor común, y la batería positiva al terminal de interruptor de tercera. Si todo ha ido bien, debe tener un poder de posición con la palanca del interruptor en el centro, una posición de poder de batería a un lado y el adaptador de alimentación en el otro.
