Paso 5: Conecte el LED
Cortar las patas cortas en el LED, pero asegúrese de que se corte una pierna de más recordar que es el contacto positivo y que es negativo. (si se olvida, más tops de LEDs tienen una cara "plana" en la base que indica el lado "negativo" o "masa" con la pata corta, que generalmente es un cable negro)
Me pareció mejor hacer dos diferentes longitudes de cables: una longitud más corta para el LED horizontal y un más largo de la vertical (ya que necesita a su manera alrededor de los botones de la serpiente y cumplir con el otro cable en el lado).

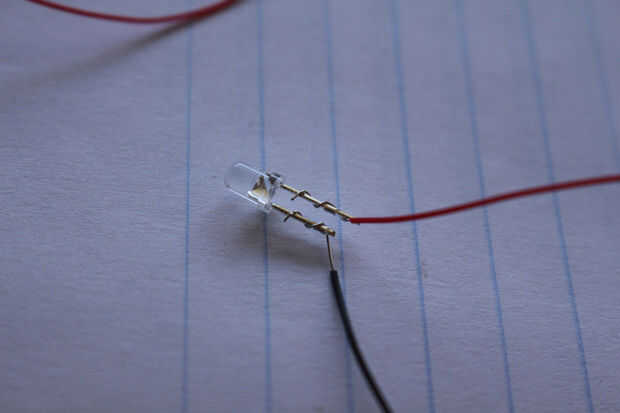

No tengo ninguna manos, así que me pareció la mejor manera de formar una conexión sólida a retorcer el cable como se muestra alrededor de cada LED.

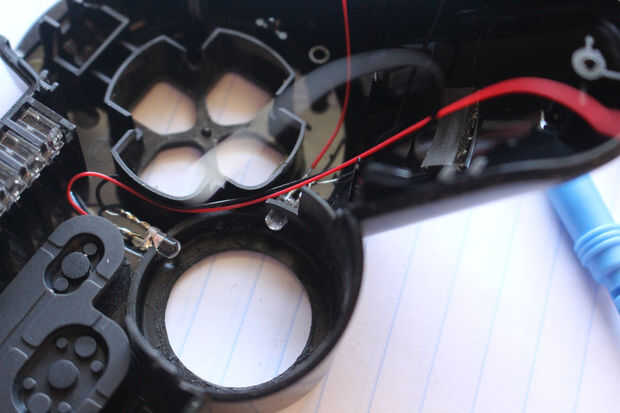

Una vez que cada LED individual atada con alambre, colocar los LED en la carcasa del controlador y averiguar donde va los cables. Es la LED vertical necesita preocuparse como sus cables tienen el potencial de interferir con el movimiento de botón. Puedes ver los que he serpenteaba los cables en el lado derecho del controlador en la parte inferior del D-pad. En el lado izquierdo, yo serpenteaba los cables de LED vertical diagonal a través de las cubiertas de botón X/O/T/S. Puede ser mejor usar pegamento caliente del derretimiento en este momento para asegurarse de que tus cables y LEDs permanezcan seguros y fuera del camino. Sólo asegúrese de que el pegamento no interfiere con cualquier movimiento de botón.
Una vez tienes tus LEDs colocados a cada lado que querrá tuerza los dos extremos positivos y los dos extremos negativos juntos. Deben salir los cables a cada lado del regulador: va serpenteando alrededor del borde horizontal de la cubierta de plástico blanco y PCB. No soldarlos bastante todavía, porque...
