PS3 Controlled Arduino Based Hovercraft (Bluetooth) by Micrazysoft (7 / 9 paso)

Paso 7: Configurar el Bluetooth

1. configurar el maestro

a) elige uno de los módulos de Bluetooth. Puedes ver los nombres de pin sobre el conjunto de los módulos de Bluetooth.

b) Conecte el pin VCC en el pin + 5V en el Arduino Mega.

c) conectar el GND al pin GND de Arduino Mega.

d) Conecte el pin RXD a pin TXD2 en el Arduino Mega.

e) Conecte el pin TXD al pin RXD2 en el Arduino Mega.

f) cargar el "Bluetooth_Setup_Master.ino" de la fijación a la Arduino Mega.

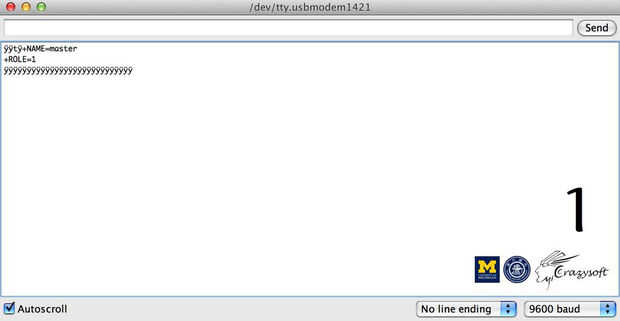

g) abierto para arriba el monitor serie. Allí usted verá la respuesta.

2. Configure el esclavo

un) elija otro módulo de Bluetooth.

b) repetición b) a e) en el 1 con el Arduino Uno.

c) cargar el "Bluetooth_Setup_Slave.ino" de la fijación en el Arduino Uno.

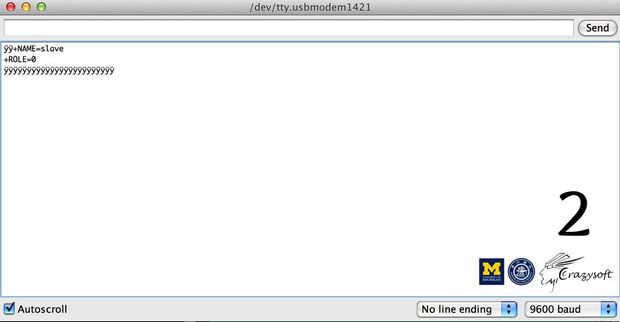

d) abierta hasta el monitor serie. Allí usted verá la respuesta.
