Paso 4: El reloj!

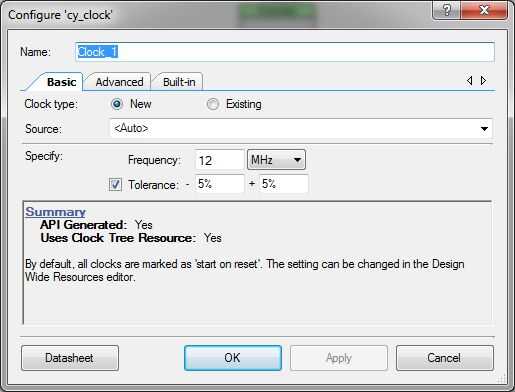

Este componente necesita un poquito de configuración, como ves que la frecuencia se establece en 12Mhz que es de 12 millones de veces un segundo, si tuviéramos que usar esa velocidad que parpadeará el LED 12 millones divide por 255, que aún casi 50'000 veces un segundo por lo cambiamos a 255 hz (no Mhz o hz a Khz). y presionamos OK, hemos terminado con el reloj.
Ahora si ya no has conectado el Pin de salida Digital de LED a la salida de tc del contador, hacerlo ahora (recuerda que la tecla 'W' para cableado cosas para arriba).
Y básicamente hemos terminado con nuestro circuito. Siguiente paso es echar un vistazo a nuestro código o mejor dicho nuestro archivo main.c, hasta encontrar el archivo main.c en el explorador de área de trabajo y haga doble clic.
Ahora la primera cosa que usted podría notar es la gran X roja marcada en la ventana de código, y es allí. No es que han hecho nada todavía y ya tiene un error.
La razón de esto es que todas las "bibliotecas" que usted necesita se añadirán al proyecto tan pronto como usted construir por primera vez, por que quiere decir que el código pero sabemos que vamos a usar un pin de salida Digital que hemos llamado LED, ni hace sabemos que tenemos un contador. por lo que hacerse todas las bibliotecas o de API que son mencionados en PSoC creator que necesitamos construir nuestro proyecto de una vez.
Goto "Construir – construir parpadeará" o sólo tiene que pulsar Shift + F6 y el creador comenzará a funcionar su magia. Ahora si hiciste algo malo TopDesign el proceso de construcción de una parada y decirle lo que piensa es un error en la ventana de salida por debajo de la mitad de la pantalla, si su explorador trabajo consiguió lleno de archivos que todo ha ido bien y la gran X roja debe ser desaparecido también.
