Paso 6: Selección de Pin!

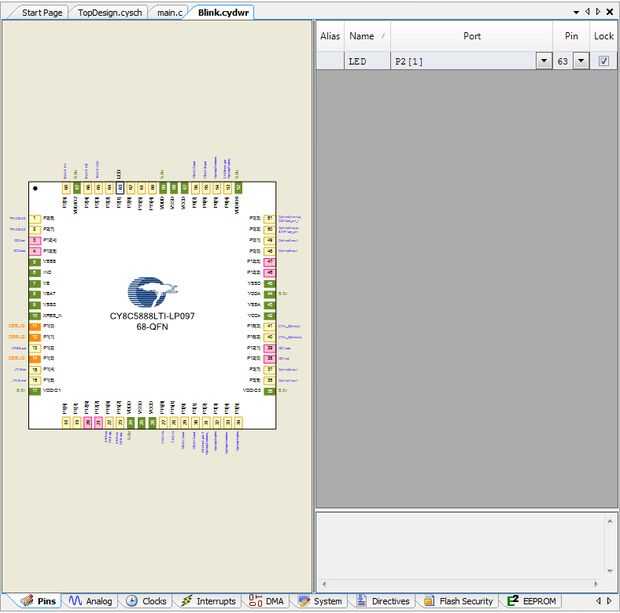

Abra el archivo llamado Blink.cydwr y sorpréndete!
En primer lugar, la imagen cuadrada es una representación del propio chip, no la Junta lo tenemos, simplemente ser consciente de ello.
Ahora en el lado derecho vemos que tenemos un alfiler llamado LED que ha conseguido una colocación predeterminada en el pin P0 [0], pero a menos que quieras para que allí tenemos un led conectado en ese pin físico en su tabla necesitamos moverlo. En mi tabla el kit-59 la onboard led está conectado a P2 [1] por lo que sólo utilice el menú desplegable y seleccione P2 [1].
Y construimos nuestro proyecto una última vez y programar nuestro tablero, y si todo se fija y se hace como he instruido, deberíamos tener un parpadeo led azul una vez por segundo.
