¿Psycadelic Shadow Maker (USB) (3 / 9 paso)

Paso 3: Programar los Chips

Para programar tus fichas puede construir un circuito simple de programación en su protoboard. Descargar el editor de programadel PicAxe. Ver los archivos de ayuda para aprender acerca de cómo construir el circuito.

Necesitarás:

  • 22k resistencia
  • 10k resistencia
  • 4.5 - fuente de alimentación de 5v DC. (3 pilas AA o 9v con un regulador de 5v)

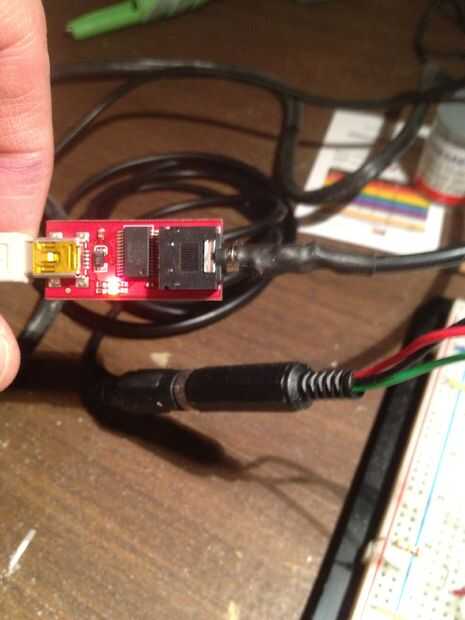

  • Cable de programación. Compre el convertidor de USB a serie que Sparkfun vende específicamente para este propósito y construido un conector que hace que sea fácil de enchufar en la placa.

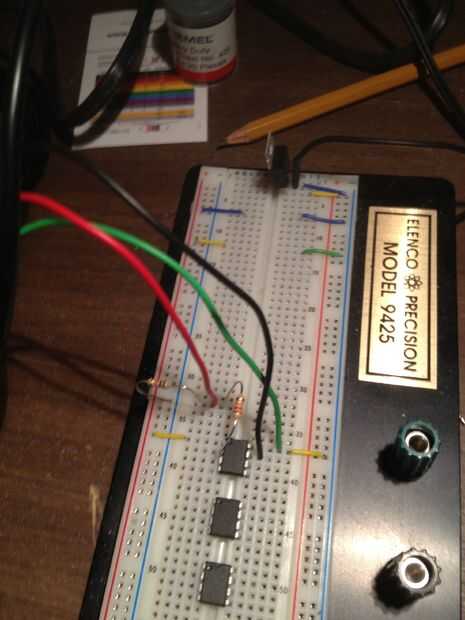

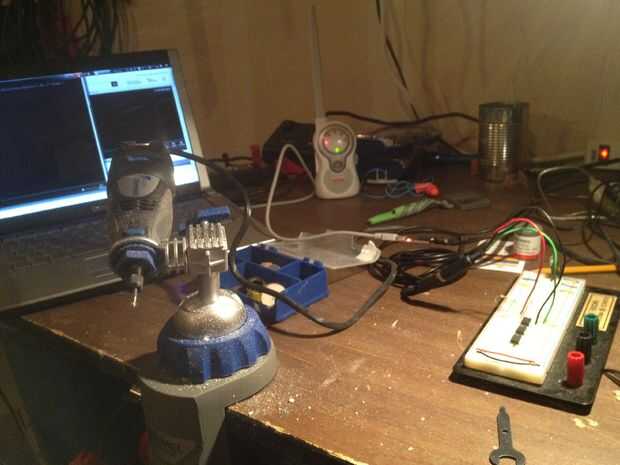

Ver las fotos para ayuda en la construcción de su circuito.

e024576 ha hecho un buen trabajo de tomar el código original y romperse en tres archivos específicos de color para la programación.

Rojo

Azul

Verde

Haga clic en los enlaces anteriores deben enviar a una página con texto que puede copiarse en un archivo .bas en el editor de programación de picAxe...
Utilizar un programa diferente para cada uno de los tres chips. No es imprescindible que el rojo va con rojo o azul con azul, etc.. Sólo necesitan tener diferentes tasas de cambio para tener el efecto aleatorio.

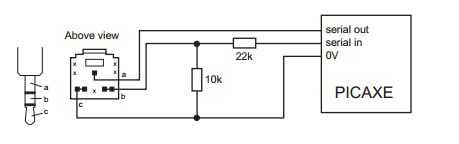

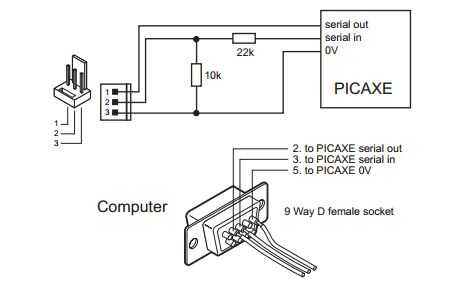

Usted puede construir un circuito como el ilustrado. Tengo un proyecto anterior de picaxe que utilizo para chips programación.
