Puente colgante de Oklahoma (2 / 6 paso)

Paso 2: Postes, vigas y anclajes

Luego vino las torres y anclajes. Porque la única manera de mantener la tensión tan baja como sea posible, reducir los requisitos de resistencia de todos los conectores, es tener tanta holgura como sea posible, no superior a aproximadamente una proporción de 6 a 1 del palmo a hundimiento máximo.  Diseños más comunes utilizan una gama de 12 a 1 a 8 a 1 para reducir al mínimo el balanceo hacia los lados. Los postes de 16 pies y la viga de 8 x 8 en la parte superior, 2 pies de bury y unos 8 en grado a la parte superior de las vigas me dio 13.5 pies de distancia total para sag Plus una longitud mínima de la Liga en medio palmo. Enterrar más hubiera sido mejor, pero habría reducido el hundimiento máximo y aumentó la tensión en la catenaria.

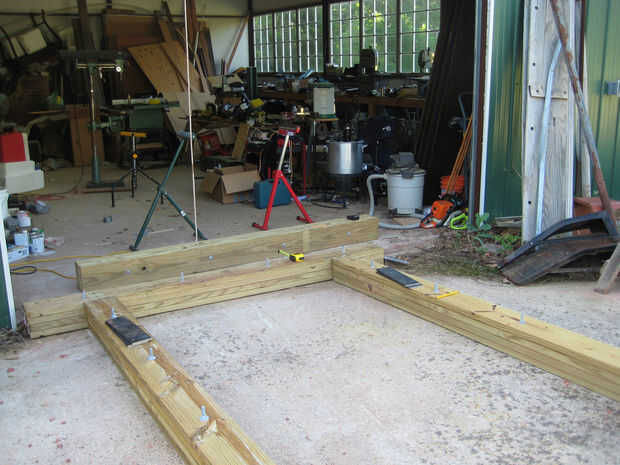

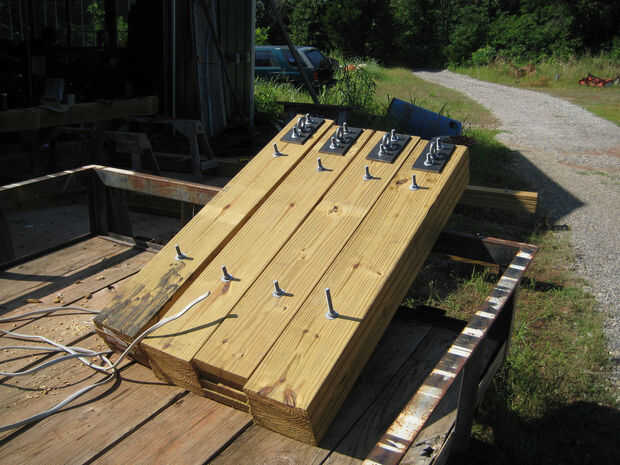

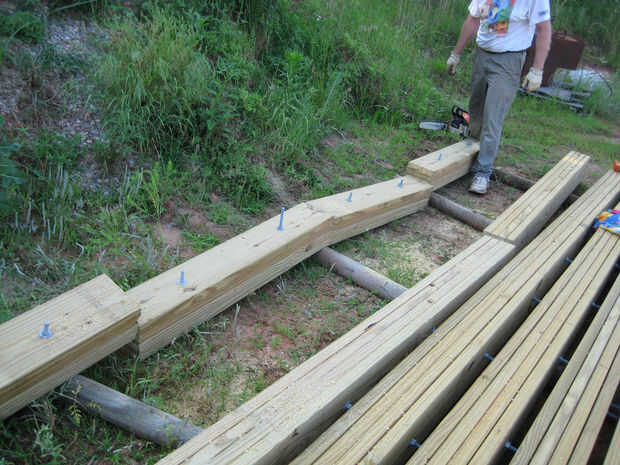

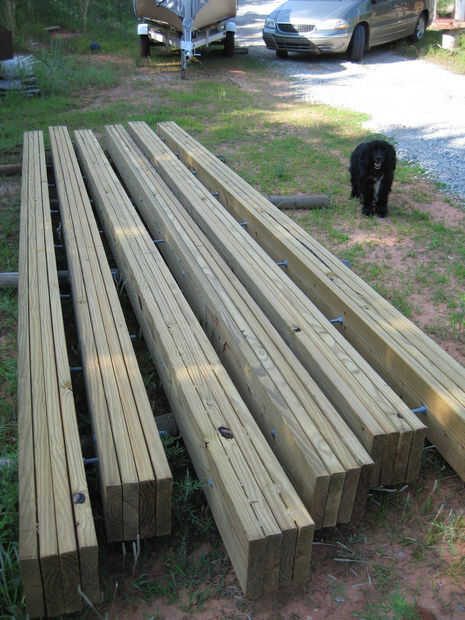

Laminado de 6 postes, cortadas 1 puesto en medio de las vigas principales y 1 puesto en los cuartos para los anclajes. Los anclajes están diseñados para 3,5 ft de enterrar con picos por todos lados, y encajado en como mucho concreta como es factible - destinado 1500 libras de concreto aproximadamente 3 pies de diámetro, con al menos 18 en de tierra compactada en la parte superior. No sé lo que es la resistencia total de la elevación, pero estimo que es superior a 3000 libras. Esto es menor que yo quería, pero todo lo que pude hacer. Los picos son en 10 (creo) larga y similar a una verdad, uñas muy grandes. Son golpeados en alrededor del 40%. Son lo que el hormigón lleva a, ya sea en ascensor (anclas) o en abajo fuerza (piernas de la torre). Hay 6, según recuerdo, en cada ancla, junto con los dos extremos del perno.

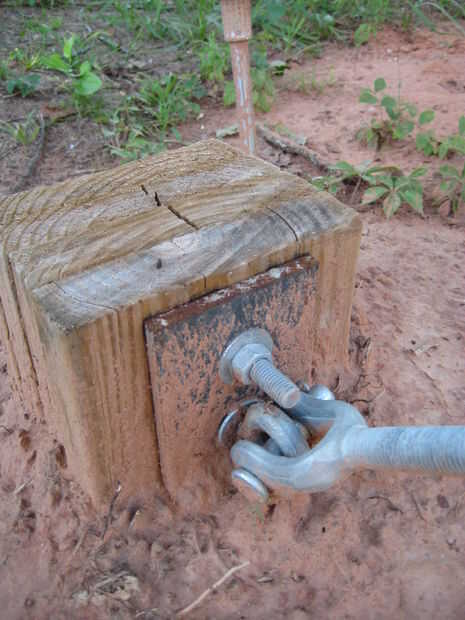

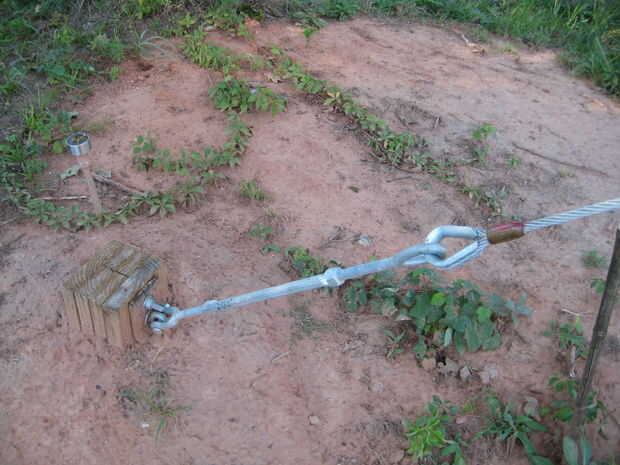

Los anclajes tenían 1/4 en las placas de acero perforadas por un perno de ojo para el cable del ancla y los agujeros adicionales para tornillos. Las torres tenían las placas de acero similares a ambos lados de atar los haces a mensajes y permitiendo y perno y tuerca de ojo para conexión de cable de catenaria y anclaje.

Elegí una conexión fija para los cables más bien que una silla de montar como es costumbre en el puente de la suspensión porque estaba preocupado de que durante la instalación del puente las cargas desequilibradas en las torres sería demasiado grandes para enterrar a la mínima utiliza. Con los cables de anclaje instalados, no tuve te preocupes las torres caería en el estanque durante la instalación!

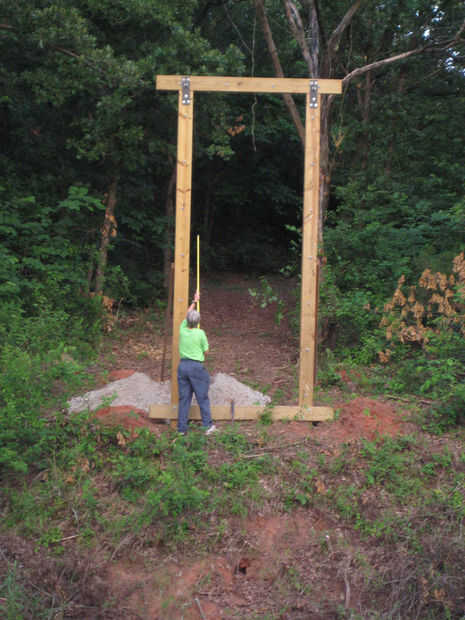

Las torres se construyeron con la ayuda de mi tractor compacto, así como dos ayudantes humanos. La torre del lado oeste tiene un árbol de interferir con el enfoque y era muy difícil subir. La torre del este, con el conocimiento adquirido en la torre del oeste e interferencia de árboles no fueron casi fácilmente - por la comparación, en todo caso.

Las torres están diseñadas para un ancho de 5 pies entre las caras interiores de los postes. El montaje del perno de argolla está diseñado para que el cable de la catenaria y tirantes se caigan fuera de la barandilla.
