Puente de la guitarra - en Techshop mecanizado CNC (2 / 5 paso)

Paso 2: Diseño del puente - dibujo / seguimiento

pensé en diseñar mi propio puente desde cero, para ir con la mirada de encargo del resto de la guitarra. Pero no estaba segura de lo que podría afectar el sonido final de la guitarra, así que decidí ir con un diseño probado de un constructor existente.

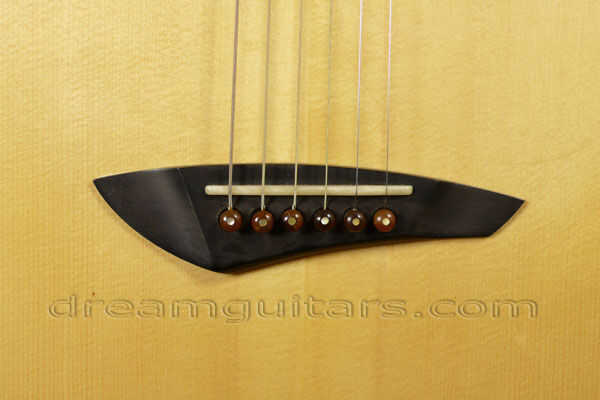

Yo quería algo un poco diferente de los diseños estándar, y después de mirar alrededor en línea me ha gustado el aspecto de las bases del puente asimétrico. Además, dada la imagen de flujo libre en mi cara, quería un diseño con curvas orgánicas complejas en lugar de una base plana. Usé google imágenes para buscar diseños de puente, y que saltó a mí fue el de Bashkin guitarras. Me ha gustado los bordes que fluye y diseño asimétrico.

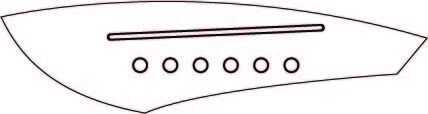

No pude encontrar ningún modelos 3D existentes, así que remontar una foto e intentado mi mejor para formar mi propia versión 3D. He incluido un. Modelo STL de mi puente, así como un resumen de mi forma de puente con los agujeros de ranura y pin.

Seguimiento de la forma

1. En primer lugar, hice un nuevo archivo y crea un bloque del tamaño de mi en puente blanco.
2. A continuación, comencé un nuevo dibujo en la cara superior del bloque que acaba de hacer. Encontré una buena foto de arriba a abajo del Bashkin puente en este sitio e importar la foto a mi bosquejo.

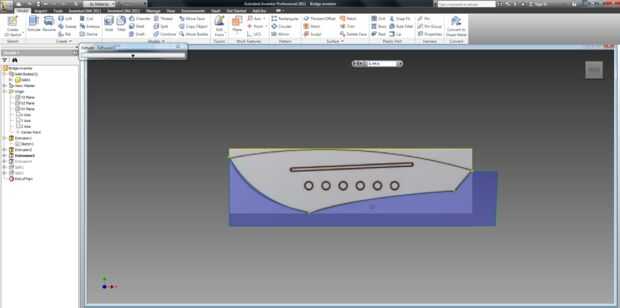

3. Utilicé la herramienta spline para trazar los bordes del puente. He terminado el bosquejo una vez yo estaba contento con la forma 2D.
4. Utilicé la herramienta de extrusión que tire todo el material fuera de mi seguimiento, dejando solamente la forma del puente.

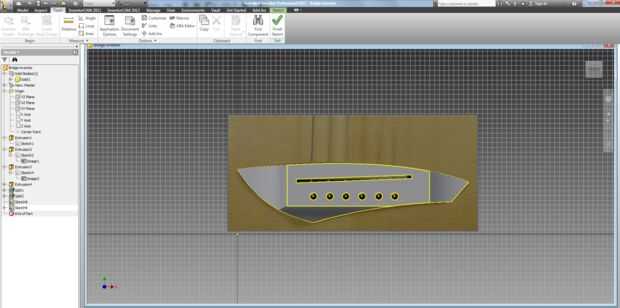

5. Luego hice otro dibujo en la parte superior de la parte nueva para mejorar la ranura y colocación de pin hole, basada en un archivo de illustrator, uno de los instructores había usado en su guitarra.
6. He intentado importar las líneas de vector Illustrator directamente, pero solamente algunas de las formas de trabajaban, y los resultados fueron muy buggies, todavía no estoy aún seguro por qué. Así que en lugar de utilizar los vectores, sólo remontar esta imagen, utilizando la herramienta de círculo para los agujeros de perno y las herramientas de línea y el arco a la ranura.
7. Después de trazar los orificios utilicé la herramienta extrusión para cortar las formas de la puente

En este punto, tenía la forma básica de la base del puente, pero todavía quería tallar hacia fuera los perfiles laterales para hacer los bordes que fluye. Hice esta parte mano instad de tras de una foto, que le dio mi puente un perfil diferente que el puente de Bashkin.

Formar los lados

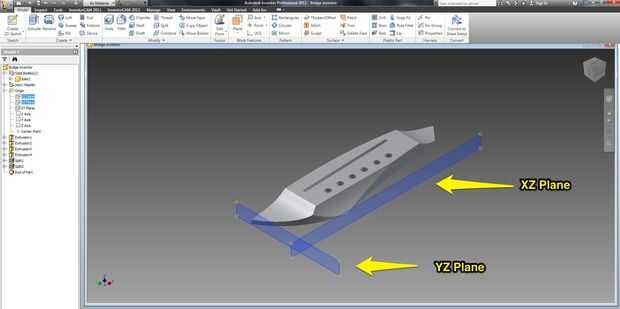

1. En el menú de la izquierda, he seleccionado el plano XZ para hacer un dibujo nuevo
2. Mirando en el puente de frente, utiliza la herramienta spline para hacer el perfil que quería. Tenía que asegurarse de que no cortan los contornos de mi perfil en los agujeros de ranura y pin.

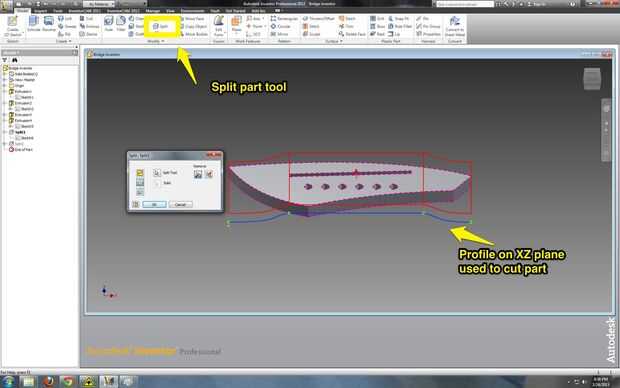

3. Una vez que estaba feliz con el perfil, he terminado el bosquejo y utiliza la herramienta de forma de split para cortar el perfil de la parte.

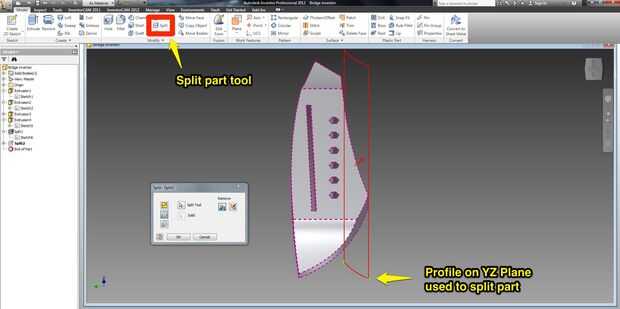

4. Para cortar la sección en el fondo, hice una operación similar en el plano YZ. Bosquejó una curva justo al lado del puente, luego utiliza la herramienta parte de split a cortar la parte inferior del puente.

Notas de diseño

• Útil no cortó los pin de los agujeros a su tamaño completo. Clavijas de guitarra son generalmente cónicos, para que la cuña en el agujero y sujetar las cuerdas en su lugar. No estaba confiando en mi habilidad para modelar con precisión este cono, entonces corte los orificios para el tamaño más pequeño de los pernos cónicos, luego perforados a tamaño completo a mano.
• Lo mismo va para la ranura de la silla de montar - es sólo un pelo más pequeño que mi silla de montar del hueso blanco. Después usé un archivo para cortar la ranura hasta que el hueso sólo encajan.
• La ranura de la silla de montar tiene que orientarse. Por lo que entiendo el bajo cuerdas doblan diferentemente que los tiples al jugar, por lo tanto la inclinación les ayuda a mantener la misma distancia efectiva de la silla de montar.
• Hasta ahora mi puente parece ir bien, pero la persona que me dio que el diseño de ranura y agujero de alfiler dijo no estaban contentos con el revés de las clavijas de puente - desean habían puesto más atrás. Les preocupa hay demasiada presión sobre el hueso de la silla de montar de las cuerdas que se instalan en un ángulo pronunciado. Tener en cuenta esto en su propio diseño.
