Paso 3: Preparar tus circuitos (parte electrónica)

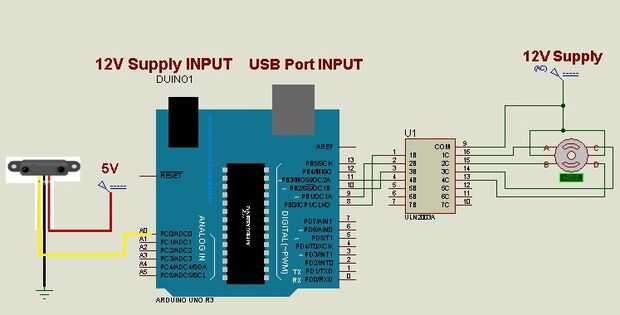

Este paso también es muy fácil. Usé el Proteus para hacer el circuito. Conecte cada cable según el esquema en la figura. También he adjuntado el archivo de Proteus ISIS.

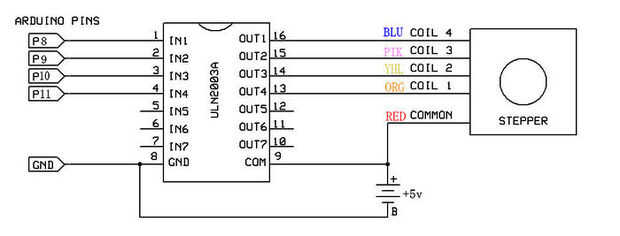

Motores unipolares y bipolares:
Motores paso a paso diferentes pueden tener diferentes cantidades de cables, normalmente 4, 5, 6 o 8 alambres. Motores unipolares tienen cinco, seis u ocho plomos de alambre que se extiende desde la base y una bobina por fase. En un motor de seis hilos, los pares de bobina cada uno tienen su propio grifo de centro. La Unipolar puede transformarse en configuración Bipolar, la ventaja de esto es que el Motor de pasos Bipolar puede sostener más la carga o esfuerzo de torsión en comparación con el motor de pasos Unipolar. Motor de pasos Bipolar tienen generalmente cuatro cables. Para más detalles y mayor información pueden ver estos links.
1. Introducción a motores paso a paso
2. Cómo usar un Motor paso a paso
