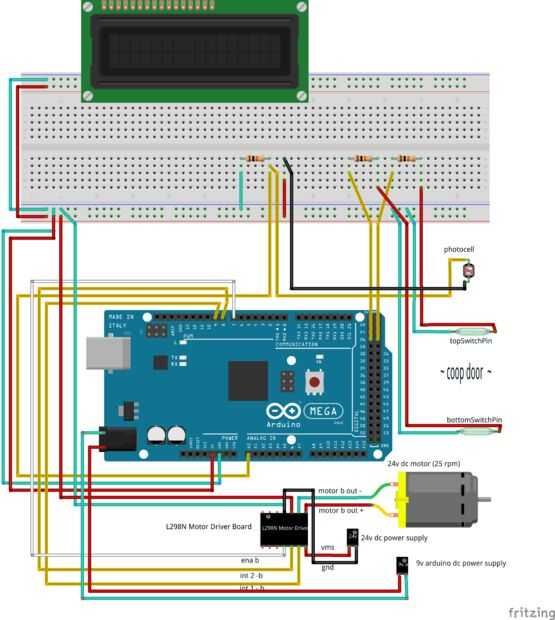

Paso 9: Esquema de conexión para la puerta de Coop de pollo automática
Nota: para una mejor visión de las imágenes, partes, diagramas y código, por favor visite:
http://davenaves.com/blog/interests-Projects/chickens/Chicken-Coop/Arduino-Chicken-Door/
Notas sobre el cableado del L298N paso a paso Motor Driver placa módulo del controlador al Motor:
El tablero es de hecho el l298n (en la foto puede parecer distinto b y c rompieron un par de ellos durante la prueba, pero definitivamente es el mismo modelo... a veces los proveedores envían el mismo producto pero con diferentes diseños)
Hay actualmente 8 cables en total para hacer el tablero motor trabajo (yo usé sólo 1 motor – motor b)
En la mía:
5V (de arduino)
GND (de arduino)
enab (para habilitar el motor b)
INT1 (Dirección 1-up)
INT2 (direction2 – abajo)
24 v en a tablero de l298n (vms)
24V gnd en a tablero de l298n (gnd)
motor b + (24 voltios al motor)
motor b – (gnd)
Aquí está un primer plano de la ×997.png del diagrama: http://davenaves.com/blog/wp-content/uploads/Arduino-Automatic-Chicken-Coop-Door-Fritzing-Project1-1024 fritzing
Espero que ayude
