Paso 2: Esquema y explicación

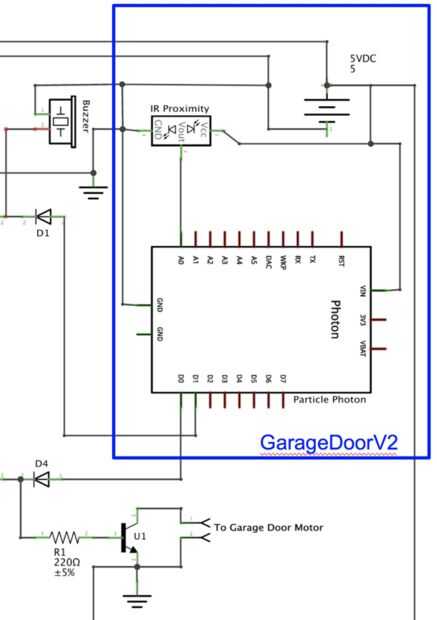

El sistema principal está conformado por las partes en azul en el diagrama. El fotón y el Sensor de proximidad de infrarrojos. El sensor de proximidad recibe alimentación (5 v y tierra) y su salida de la señal analógica va al pin A0 en el fotón. La salida D0 del fotón se utiliza para simular una pulsación para su motor de puerta de garaje. Se conecta a la base del transistor NPN a través de una resistencia de ~ 200 ohm. El emisor está ligado a la tierra junto con un contacto de los contactos de actuador de puerta de garaje. El colector está conectado a otro contacto de actuador de puerta de garaje e izquierda flotar hasta D0 va alta y conduce el transistor en de 800ms tirando el colector a tierra que simula una prensa del botón en la puerta de garaje.
Si decide implementar un zumbador (una buena idea para puertas de garaje que se mueven en su propio!) luego el zumbador se conecta a masa (negativo de plomo) y el positivo se conecta a la D1 en el fotón.
Nota: también puede Agregar un LED luminoso que podría flash de encendido/apagado con el zumbador para situaciones donde el sonido no es suficiente para advertir a la gente que la puerta está a punto de moverse. Esto puede requerir otro transistor de NPN para conducir un LED de alta potencia como el transistor U1 impulsa los contactos de puerta de garaje (circuito similar).
PD: El diagrama parece que muestra las líneas que van desde el borde izquierdo. No te preocupes sobre eso. Tuve otro sistema conectado a esta. Y puede dejar fuera los diodos (D1 y D4) ya no son necesarios puesto que estamos construyendo un sistema aquí.
