Puerta de gato RFID

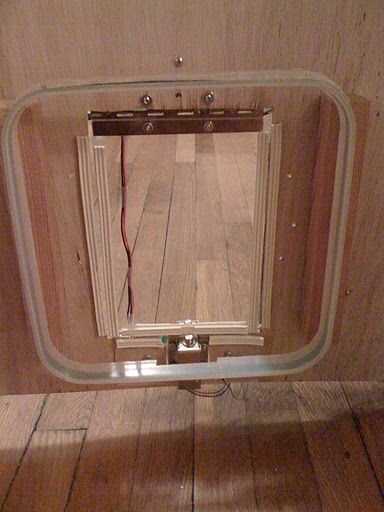

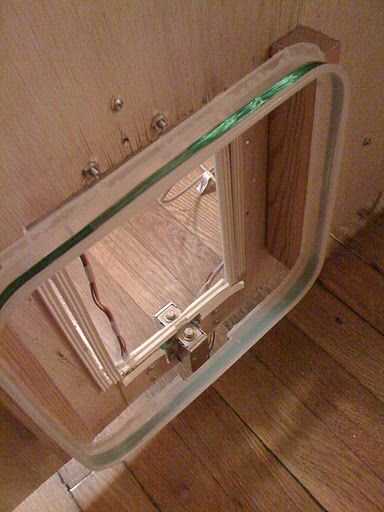

esto es una puerta/gatera que sólo puede abrirse por el animal que lleva la etiqueta de RFID apropiada. Arduino controla el proceso. Cuenta con una antena de encargo absolutamente fiable y lo suficientemente grande como para funcionar como una puerta, que hace que sea fácil para el animal activar. Algunos métodos y técnicas son prestadas de mi anterior proyecto, el alimentador de gato RFID. Mientras que el alimentador controla el acceso a una fuente de alimento, la puerta controla el acceso a una habitación entera. El último código también puede distinguir entre etiquetas para permitir que el sistema se comportan diferente para diversos individuos.

Puerta RFID (entrando) de champenoise on Vimeo.

Cómo funciona:
1. en principio que la puerta está cerrada, el gato está fuera de

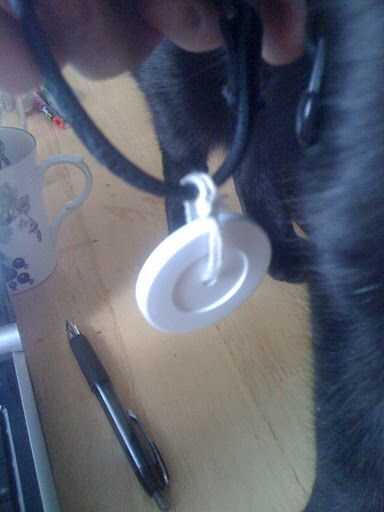

2. paseos cat hasta la puerta, etiqueta del RF consigue leer dentro de aproximadamente 4 pulgadas
3. la puerta se destraba y se enciende una luz.
4. contador de tiempo asegura que la puerta permanece desbloqueado bastante darle gato una oportunidad para responder
5. gato empuja abierto la tapa y entra en

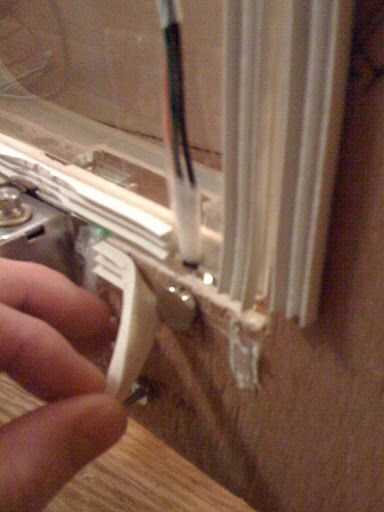

6. aleta baja, activa el sensor de efecto Hall y las cerraduras de las puertas
7. ir de adentro hacia afuera, un sensor de proximidad infrarrojo detecta la presencia de un animal si dentro de 10 pulgadas y abre la puerta.

Mayoría de los animales aprenderán rápidamente empujar la tapa ante el clic (cerradura) y la luz. Asegúrese de que los bordes de la puerta y la puerta se rellenan con material suave para cuando la cola se ve atrapada! Algunas experiencias dolorosas pueden ser suficiente para que el gato nunca quiero ir allí otra vez.

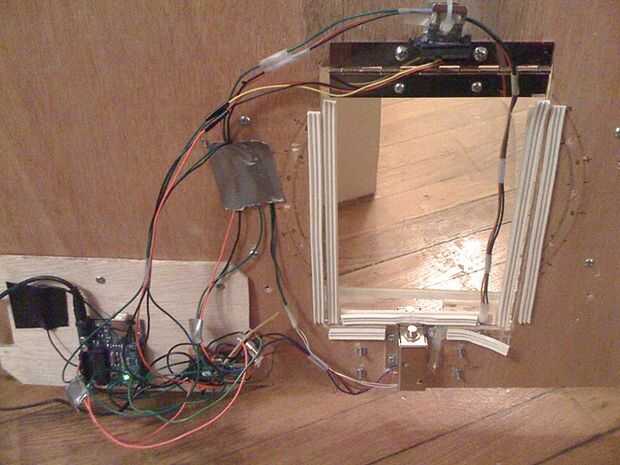

La electrónica se muestra sin caja, pero se aconseja poner una caja alrededor de los componentes electrónicos una vez que termines. No es discutido en este Instructable sin embargo.
