Paso 1: Lista de piezas

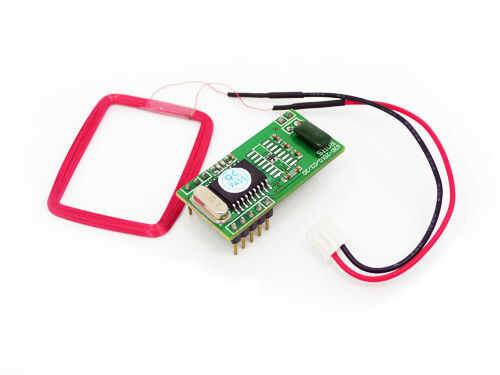

-Módulo de lector de RF de 5V (Seeed Studio 125Khz UART o equivalente. Mayoría de los lectores viene con una antena pequeña. Para utilizar la antena de encargo discutida aquí, necesita un lector que permite conectar una antena externa)
-Etiqueta RF (yo usé estos disco de 35 mm en forma de unos)

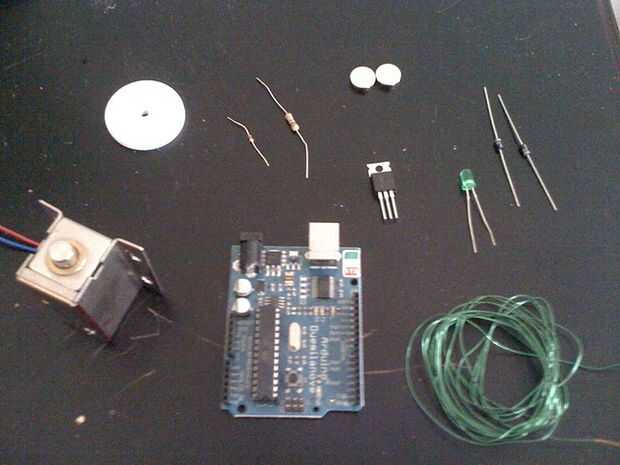

-Aproximadamente 86 pies de 24 calibre alambre del imán (más largo que la pieza que se muestra en la fotografía)
-Sensor de proximidad infrarrojo Sharp GP2D12
-Dos 12V gabinete cerraduras electrónicas (Nordson electrónico). Solenoides, básicamente.
-Una fuente de alimentación de 12V DC
-Dos transistores Darlington TIP120

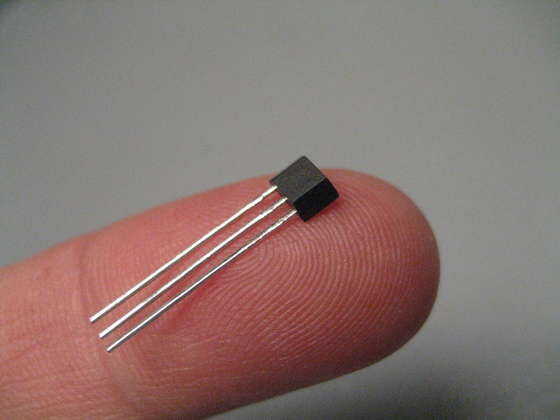

-Un sensor de efecto Hall de
-Uno o más imanes para activar el sensor de efecto Hall en un rango de unos 2cm
-Una resistencia de 100 Ohm
-Cuatro resistores KOhm 2
-Dos pulsadores
-Un LED
-Una bisagra (uno que se mueve fácilmente, sin mucho movimiento lateral, para la precisión)
-Una de 6 "x 9" pieza de 1/8" plexiglás grueso y quizá otra pieza de aproximadamente 6" x 3" para montar las cerraduras
-Cable conexión, incluidos unos 27" extra fina (26 AWG o más fino)
-Tuercas, pernos y arandelas dentadas
-Tira de aislamiento goma u otro material suave para rellenar los bordes de la puerta y el poste de la puerta

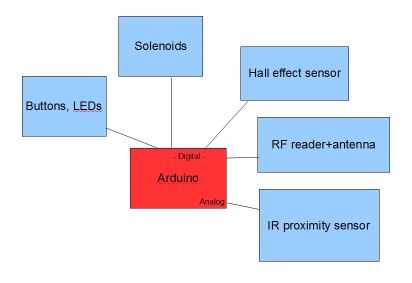

El sistema consta de varios "módulos" (solenoides, lector del RF y así sucesivamente). Uno de los cuadros aquí muestra el plan básico con los módulos conectados a Arduino (electrónica). En los pasos a las partes mecánicas y cada uno de los módulos serán discutidos en detalle.
