Puerta de gato RFID (3 / 8 paso)

Paso 3: Hacer una antena

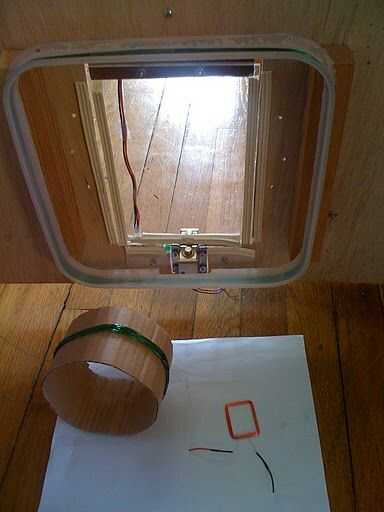

La antena no es más que una bobina de alambre de Magneto conectado al lector RF. Mayoría de los lectores RF viene con una antena, pero algunos permiten el uso de una antena externa. Para este proyecto he hecho una antena cuadrada de 10 x 10 pulgadas por 24 bobina imán cable 24 calibre gira alrededor de un aserrado de cubo para que sea resistente. La distancia entre giros tiene que ser tan pequeño como sea posible. Montara la cosa en la madera contrachapada con dos piezas de madera como separadores para que no lo de la pared un poco para que el gato podría activarlo más lejos de la pared. Las etiquetas de disco de 35 mm que utilizo son leídos hasta 4 pulgadas del plano de la bobina. El lector del RF y la antena se alimentan con 5v de Arduino. Aunque el Arduino funciona bien con solo el cable USB, el lector RF funciona mejor cuando está conectado el Arduino en la pared con el adaptador de alimentación de 9v.

Más información sobre antenas de bobina:
Diseño de circuito de microchip Inc. antena para aplicaciones de RFID (pdf)
