Paso 1: Haga su propio!
Nota: Usted es Bienvenido a utilizar su propia placa de Arduino. Si nos fijamos en el esquema sería muy fácil construir alrededor de una placa Arduino estándar, pero que no cubrimos en este artículo.

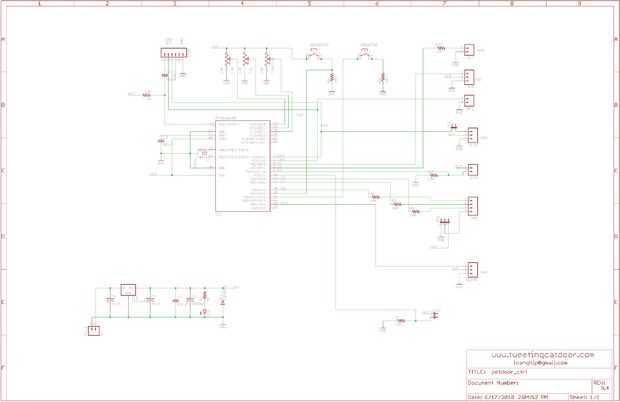

Aquí está el esquema del controlador de puerta usaremos (click en la imagen para ampliar).
Y si quieres ver el diseño de la placa PCB, haga clic en los enlaces siguientes:
El esquema
Capa superior con serigrafía

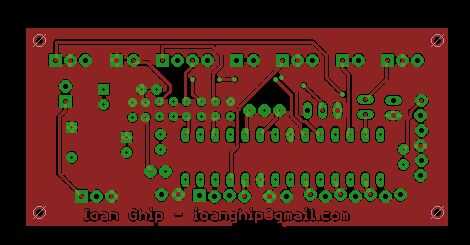

Capa superior

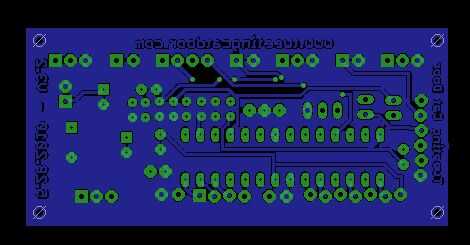

Capa inferior
(si usted quiere hacer su propio tablero del PWB, revisa esto)
También puede descargar los archivos de águila en la parte inferior de esta página.
En el esquema, usted verá un montón de conectores de cabecera, aquí está la descripción de cada uno de ellos:
VCC1 : Conecte aquí la fuente de alimentación
ICSP : esto utilizas para cargar el software para el chip de Arduino.
IRT : aquí va el transmisor infrarrojo LED
IRD : el detector infrarrojo
WIFI : conexión en serie que va al router OpenWrt
RFID : el lector de RFID (el software soporta lectores ID12 y paralaje, seleccionables de RJP)
BTN : botón para controlar el funcionamiento de la puerta (abierta, solamente, bloqueado)
RGB : RGB LED (común ánodo, cátodo común, ambos trabajan, seleccionable de JP1)
SERVO : servo que se cierre el pestillo de la puerta para mascotas
Botón SETSERVO : al pulsar te van a ser capaces de fijar los valores máximos el servo va a derecha o izquierda. La configuración se realiza mediante los potenciómetros de ajuste TPR (máximo derecho) y TPL (máximo a la izquierda).
Botón PROGTAG : cuando se presiona, arduino cambiará en "modo de aprendizaje" y usted puede programar nuevas etiquetas RFID. Las etiquetas se "aprenden" al pasar delante del lector.
JP2: desconecta el lector de RFID de la serie y de esta manera puede usarse el ICSP para reprogramar chip arduino.
