Paso 8: Preparando el puerto serial del router

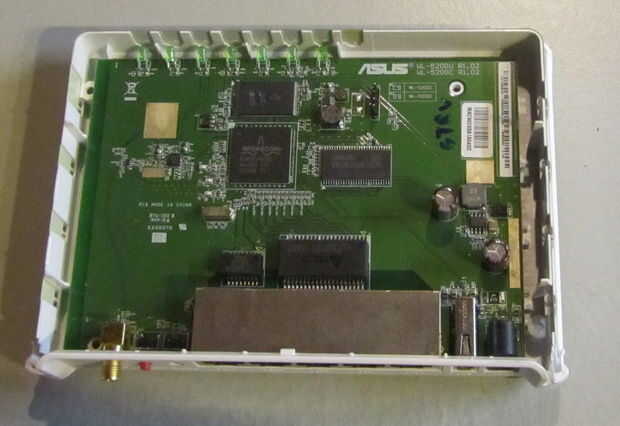

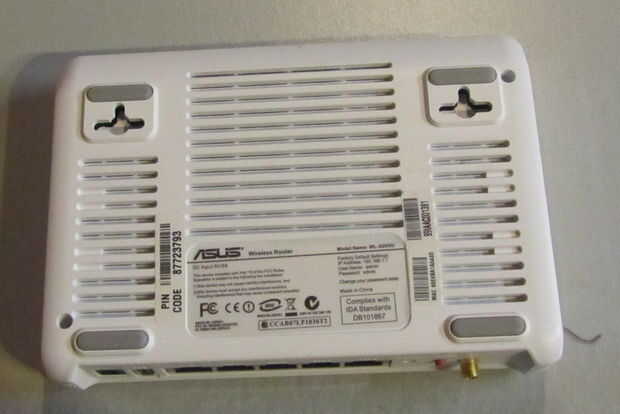

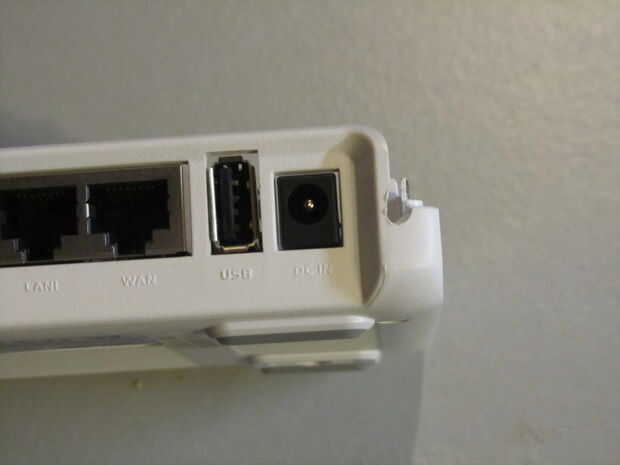

En la parte posterior del router encontrará 4 tornillos (dos de ellos están bajo las patas de goma). Desatornille los cuatro tornillos y abrir la caja de plástico. Se encuentra una placa de circuito que se ve como el de la imagen.
Retire el PCB del recinto plástico tirando suavemente hacia arriba y hacia usted (frente a los puertos ethernet).

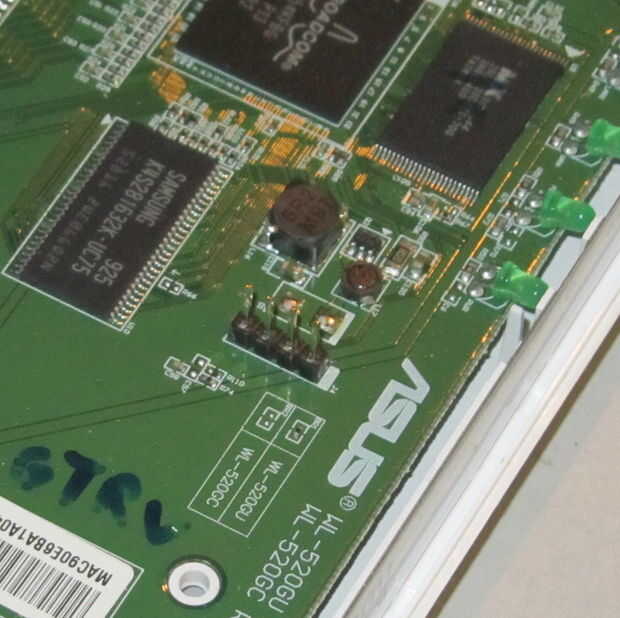

Justo a la izquierda del logo ASUS, verá cuatro vias rellenos en una fila de la soldadura. La soldadura de 4 pines a las vias. De izquierda a derecha tienes:
GND, TX, RX, 3.3V
Para este proyecto vamos a utilizar sólo el pin GND y RX (el router sólo recibe instrucciones de la placa Arduino).
Después de los 4 pernos en su lugar, conecte dos cables, uno al pin GND (cable negro), uno al pin RX (un cable rojo). Hacer un pequeño agujero en la caja de plástico para los dos cables y ahora puede cerrar el router de respaldo. Atornillar los 4 tornillos de atrás y volver a colocar las patas de 2 goma.
Ahora el router está listo para comunicarse con el controlador de puerta para mascotas.
